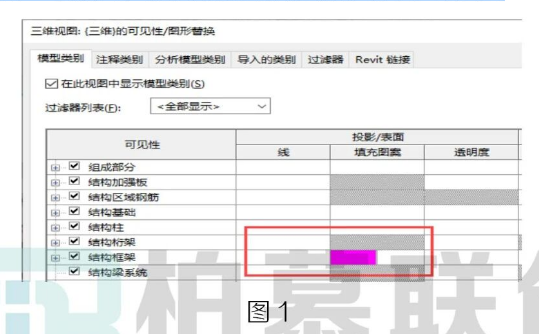

最近碰到一个钢结构的项目，想着通过VV可见性设置给结构
框架设置一个颜色，设置表面填充图案。如图1所示:

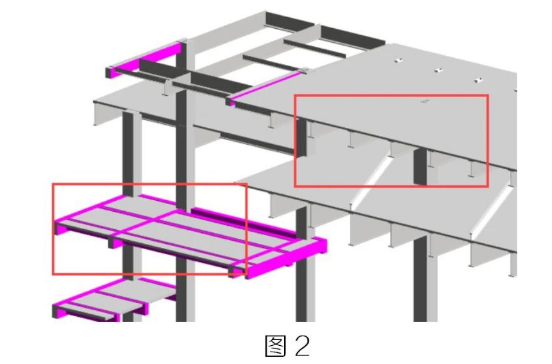

然而结果是，混凝土梁全部显示填充，但是钢梁并没有，在理论无误的前提下，初步判断可能是钢梁族的问题。如图2所示:

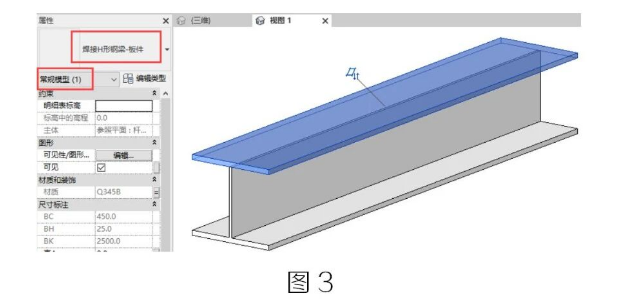

于是打开此H形钢梁，发现各个部件都是嵌套的子族，且族类别为常规模型，如图3所示：

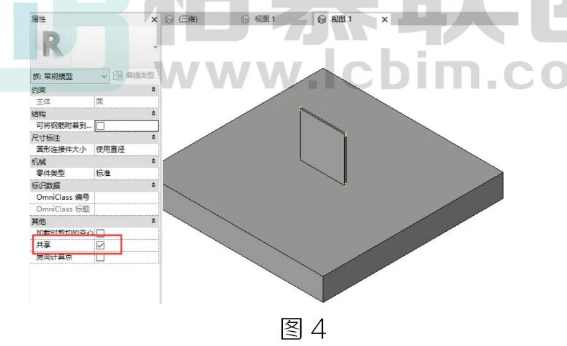

当然，嵌套子族一般也没啥问题，也是会被填充的。接着打开钢梁中嵌套的子族，这时候发现问题了，子族是勾上共享的，如图4所示:
所以问题找到了，H形钢梁用了嵌套族，嵌套子族的族类别为常规模型，再勾上了共享之后，字族在项目中的属性仍然是常规模:型，因为对结构框架设置表面填充颜色对其没有作用。
