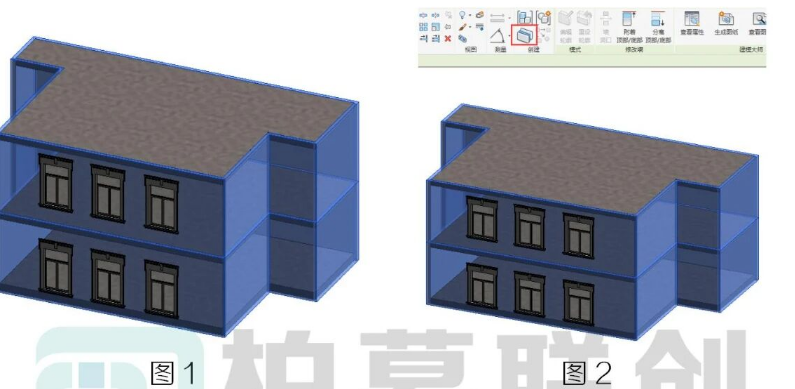

在做外墙外立面的时候，我们可以不采用幕墙的形式，采用另:一种方法，利用零件功能对外墙进行分割，实现石材外挂的效果。1、将要分割的墙体全部选中，被选中的墙体会变成蓝色透明状:态，如图1所示:
2、选中墙体后，点击创建，创建零件命令，如图2所示:

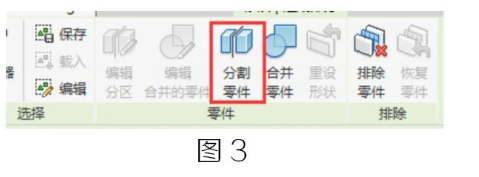

3、选中创建的零件，在零件选项卡中，选择分割零件命令如图3所示:

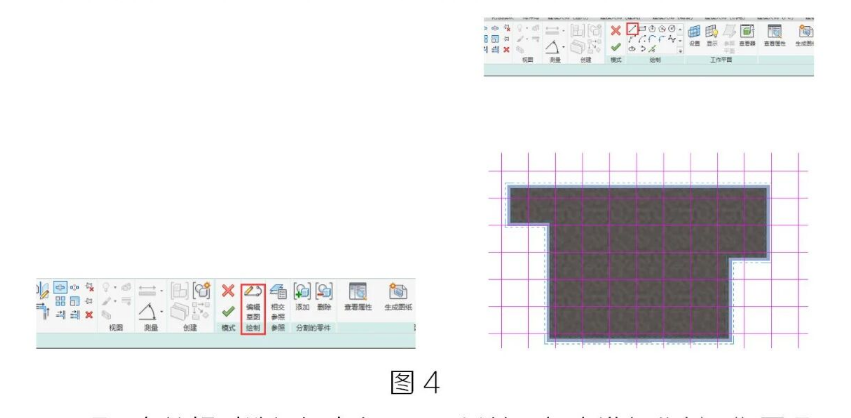

4、分割零件后，点击编辑草图命令，按照外立面瓷砖的尺寸绘制分割线(此时分割线不能使用矩阵命令，需要注意模型线一定要超过零件外边界，否则不会被分割)，如图4所示：

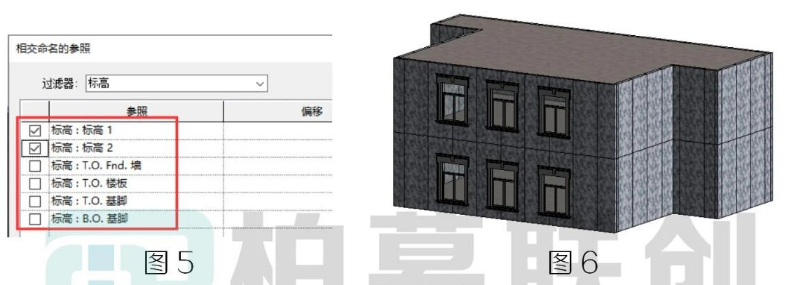

5、在编辑时选择相交参照，可以按照标高进行分割，如图5所示:
6、点击完成，实现分割外表面石材的效果，如图6所示:

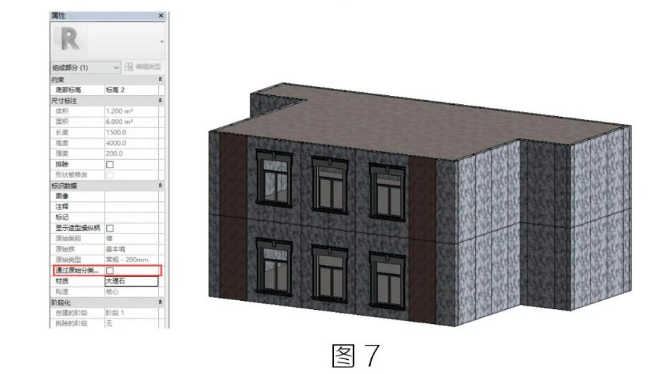

7、我们也可以在属性栏中修改单个零件的材质，首先要勾掉通过原始分类，然后在材质选项中选择相应材质，如图7所示:
