随着BIM的发展，许多大型公建项目对BIM的要求越来越高，如雄安新区项目，要求先审核BIM模型后施工，重点是BIM模型审核不通过不允许结算工程款。再如鄂州机场，要求各施工分包方:先用BIM深化，深化内容包含结构钢筋、强弱电电缆导线等，重点是BIM深化模型审核通过后方可施工，施工过程中业主用该深化模:型验收施工质量。无论雄安新区或是鄂州机场项目都有严格的构件编码要求，以下小编就以鄂州机场项目为例，剖析构件编码并应用:Dynamo为构件自动编码。

构件分类和编码规则如下:

模型构件编码由项目管理属性代码组、设计管理属性代码组、构件:管理属性代码组、构件实例属性代码组四个代码组构成。每个代码大组内分类如下:1、“项目管理属性代码组”由工程(项目)代码、单项工程代码、单位工程代码、子单位工程代码顺次组成，采用2位数字表示;本标段项目管理属性的代码统一是01.01.01.01，代表:湖北国际物流核心枢纽项目.新建湖北鄂州民用机场转运中心工程.转运中心.转运中心。

2、“设计管理属性代码组”由阶段代码、专业代码、子专业、

二级子专业代码顺次组成，采用2位数字表示;相应代码通过业主平台公司提供的《构件信息总表》对应查询。3、“构件管理属性代码组”由构件类别代码、构件子类别代码、构件类型代码顺次组成，其中构件类别代码采用2位数字表示，构件子类别(构件子类别)代码、构件类型代码采用4位数字表示;相应代码通过业主平台公司提供的《构件信息总表》对应查询。4、“构件实例属性代码组”由构件实例代码组成，采用6位数字表示。及同一项目文件中同一族类型实例的顺序码。不同组代码之间用半角下划线“二”连接;

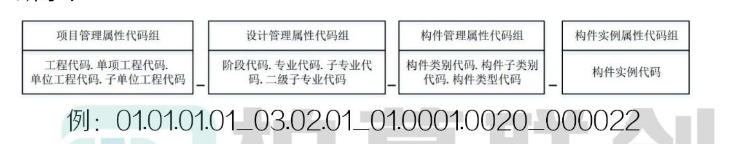

同一组代码中，相邻层级代码之间用英文字符“.”隔开;如下图所示:

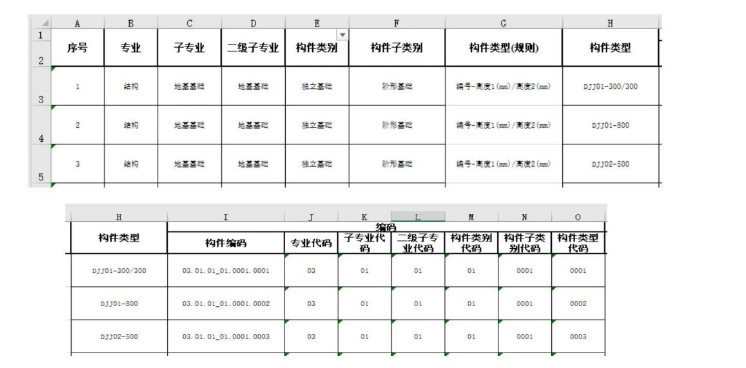

《构件信息总表》中明确各专业、子专业、二级子专业、构件米别构件子类别，构件类型对应编码代号。如下图结构表为例其中结构专业代表为03、地基基础子专业代码为01、地基基础二级专业代码为01、独立基础构件类别代码为01、阶形基础构件子类别代码为0001、DJJ01-300/300构件类型代码为0001。

构件信息总表。【解决方案】1、在项目中分别创建“构件项目属性编码”“构件实例属性编码”、“构件管理编码”、“构件全编码”共享参数实例参数，参数类型均为文。其中“构件管理编码”包括构件设计和施工编码，及构件《构件信息总表》查询编制。注意在这里同一个项目必须用同一:共享参数文件。

应用DynamO分别赋值“构件项目属性编码”“构件实例属性编码”、“构件管理编码”。3、最后应用Dynamo将“构件项目属性编码”-“构件管理编码”-“构件实例属性编码”数据叠加并赋值给“构件全编码”

参数。

【解决方案详解]

应用DynaMo自动添加构件实例属性编码(及顺序码)

脚本如下图所示:
