迷迷糊糊的两个点?今天小编就给大家分享一下项目基点和测:量点的具体含义及使用方法。作为工程人大家应该都知道房建项目:在建造前，测绘院会给咱们提供一个坐标基准点。顾名思义咱们Revit里面的项目基点就和测绘院提供的坐标基准点是一个意思。而测量点则是设计院通过坐标基准点去放样出来的点每个楼栋的基:准点。那它们在Revit里面是怎么使用的呢?下面以实际项目举例。相信大家在以往做项目的时候，都会用总图去定位每栋楼的轴网定位，现在我们用项目基点及每个楼栋的测量点，看看能不能通过Revit的项目基点和测量点功能准确放置每个楼栋的轴线。

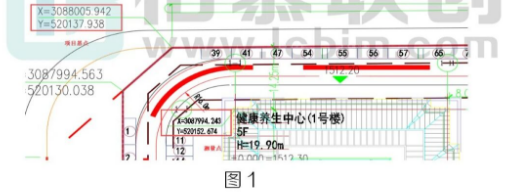

以某医院项目总图左上角点为项目基点，以健康养生中心一号:楼和五号楼的轴线交点坐标为测量点。如图1所示:
在Revit场地平面中选中项目基点，点击修改点的裁剪状态，把基点解锁，然后输入图纸上项目基点的绝对坐标XY，再进行锁:定。(注:Revit中基点不能移动到初始位置的16KM外，所以我们只需要取这几个点坐标数据的后半段就可以了)如图2所示:
点击我们的测量点解锁后，输入健康养生中心1号楼的测量点坐标(也取坐标后几位就可以了)，然后在此处绘制1号楼轴线，再保存项目为健康养生中心1号楼。如图3所示:
新建健康养生中心5号楼项目，同样进行上面的操作，在测量点坐标输入时输入5号楼测量点坐标数据。然后在测量点处绘制5号楼轴线，保存项目为健康养生中心5号楼。如图4所示:
链接健康中心5号楼到健康中心1号楼验证我们的相对位置，链接的时候勾选项目基点到项目基点，对照总图发现我们的相对位:置是正确的。如图5所示:
注:图纸里面的坐标值是米为单位，在Revit里面输入时需要小数点后移三位。坐标数据越精确，定位距离越精准。
