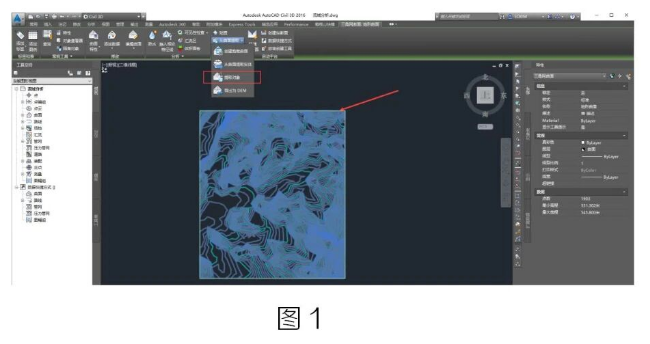

Civil3D中选中曲面，“提取对象”，如图1所示:

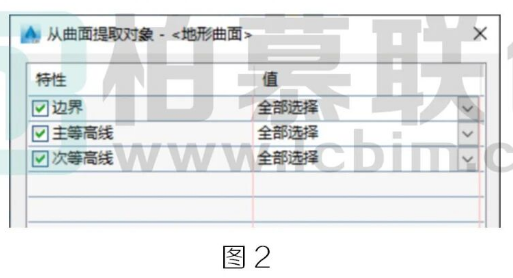

2.提取曲面的主次等高线，如图2所示:

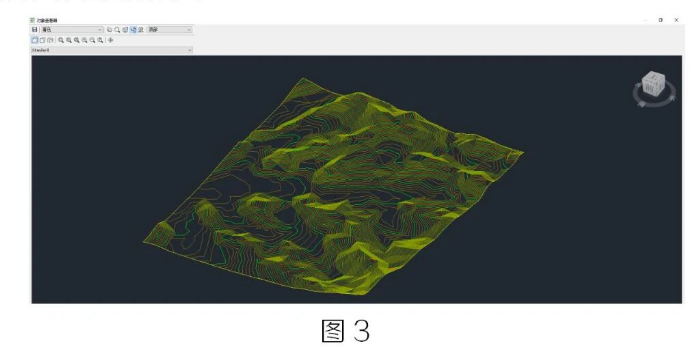

3.删除原始地形曲面，保留三维等高线，使用“对象查看器”查看，如图3所示:

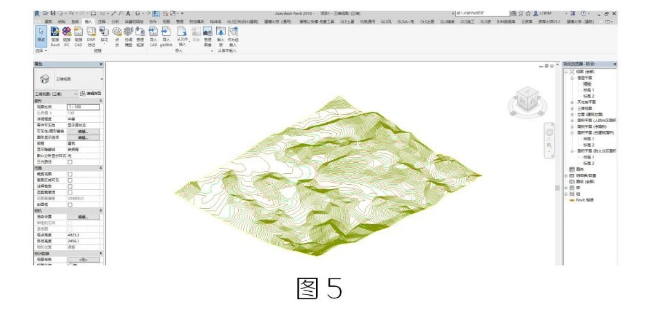

4.Revit中新建项目文件，切换“场地”平面视图。导入处理好的三维等高线图纸。不勾选“仅当前视图”可见，单位设置米。三维视图上显示等高线，如图4.5所示:

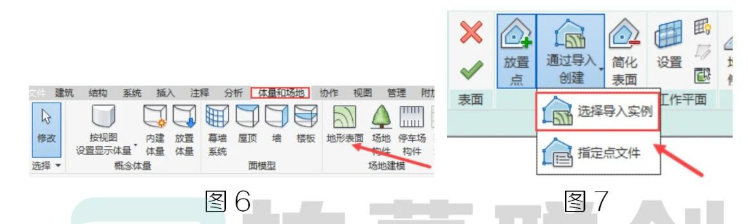

5.使用“体量场地”选项卡下方“地形表面”功能，方式为“选择导入实例”，如图6.7所示:

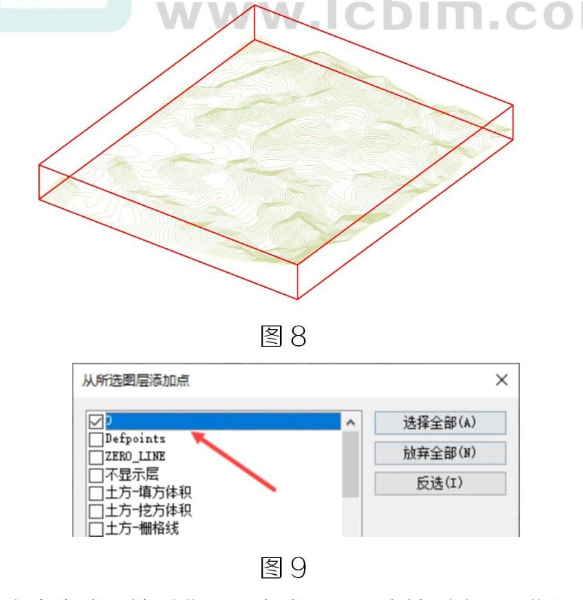

6.点击选中导入的三维等高线图，只识别等高线对应的0图层。如图8.9所示
7.点击生成，地形曲面即生成Revit中地形表面，如图10.11所示:
