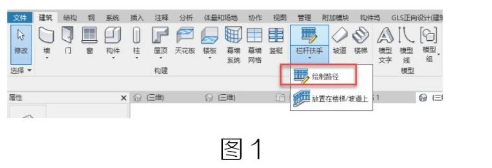

接上期，这期继续分享天花收边条折角斜接的几种方法:四、使用建筑选项卡下的栏杆扶手进行绘制，如图1所示:

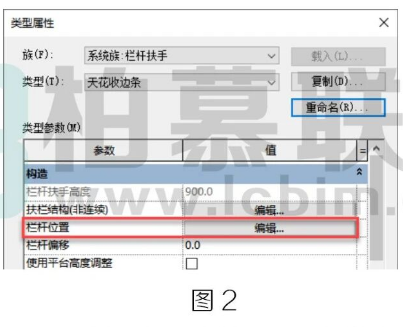

首先我们新建一个栏杆扶手，编辑其类型属性，选择栏杆位置进入编辑，如图2所示:

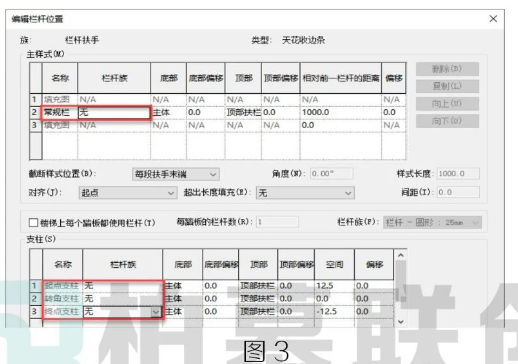

将栏杆族、起点支柱、转角支柱、终点支柱全部设置为无，如图3所示:

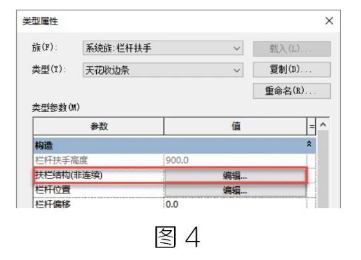

再返回到类型属性设置，选择扶栏结构(非连续)进入编辑，如图4所示

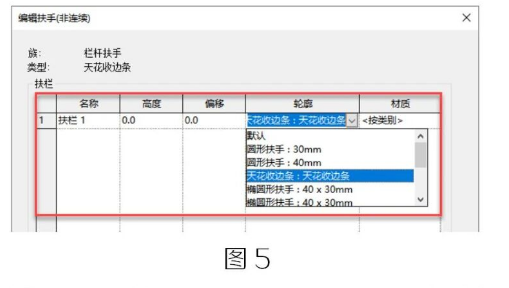

删除多余扶栏只留其中一项，将轮廓替换为天花收边条轮廓，然后高度、偏移及材质按项目需求进行设置，如图5所示:

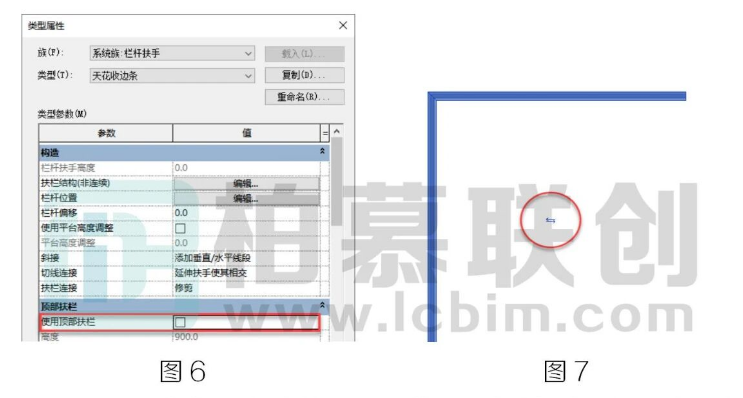

最后再返回到类型属性设置，将是否使用顶部扶栏选项改为“否”，如图6所示:
回到项目中我们就可以使用栏杆扶手命令绘制草图线生成天花收边条了。这里还有一点需要解释的是，我们为什么不使用顶部扶:栏来设置天花收边条轮廓而是要使用扶栏呢?因为栏杆扶手绘制好:之后选中它在中部会出现两个小箭头点击会翻转栏杆扶手方向，如:图7所示:
这里若是使用顶部扶栏设置的轮廓则不会翻转，而扶栏设置的轮廓则会翻转，有利于我们在项目中调整。感兴趣的小伙伴可以去试试。
此方法也适用于倾斜天花(需要斜墙或斜板或楼梯坡道作为主体依附)。
