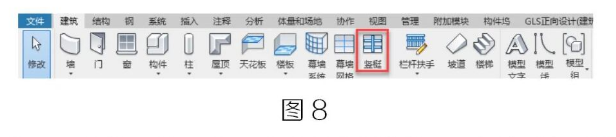

接上期，这期继续分享天花收边条折角斜接的几种方法:五、使用建筑选项卡下的竖梃进行绘制，如图8所示:

若项目中的天花是使用玻璃斜窗绘制的，可以复制一个矩形竖挺，将其轮廓改为天花收边条轮廓，调整角度及偏移，然后拾取玻璃斜窗边缘网格线放置，如图9所示:

此方法绘制的天花收边条在折角出做不到斜接的效果，只有在直线与弧线交接处才会有斜接的效果，如图10所示:

若是项目精度效果要求较高，则慎重考虑此方法，当然其也适:用于倾斜天花。

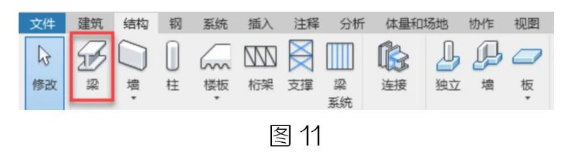

六、使用结构选项卡下的梁进行绘制，如图11所示:

梁在Revit中是一种可载入族，可以在族环境中对其进行编辑，和之前的几种方法有着本质上的区别。

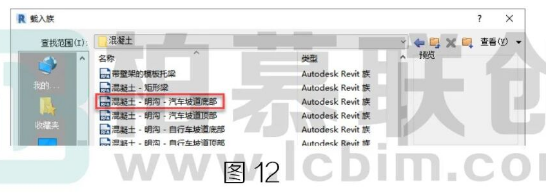

这里用Revit自带族库里面的族来改，保证折边斜接效果。首先点击Revit左上角“文件”打开“族”，进入到族库文件夹，选择“结构”文件夹，再选择“框架”文件夹，再选择“混凝土”文件夹，选择“混凝土- 明沟-汽车坡道底部”打开，如图12所示:

将天花收边条轮廓族载入到此族当中，选中构件将左侧属性栏里的轮廓替换为天花收边条轮廓，如图13所示:

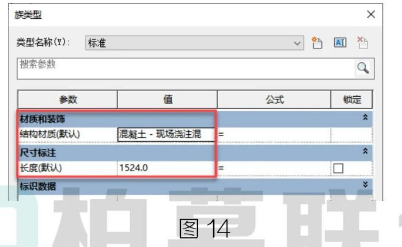

然后进人族类型里将其他参数删除，只保留“结构材质(默认)”参数和“长度(默认)”参数，如图14所示:

最后将族另存载入到项目中使用，此方法绘制的天花收边条是一种独立构件，不依附于其他主体，可单独放置;同样也可以通过调整起点或终点偏移倾斜放置。

七、使用精装修插件快速装饰条进行绘制，方法类似于内建模型，不过生成的是独立的可载入族，可支持编辑修改，感兴趣的可以研究研究。
