在出图时经常遇到管件、机设设备有实体填充的情况，常用方法都是利用嵌套族来实现填充的，今天要讲的是利用详图线来绘制填充图案，话不多说上车。

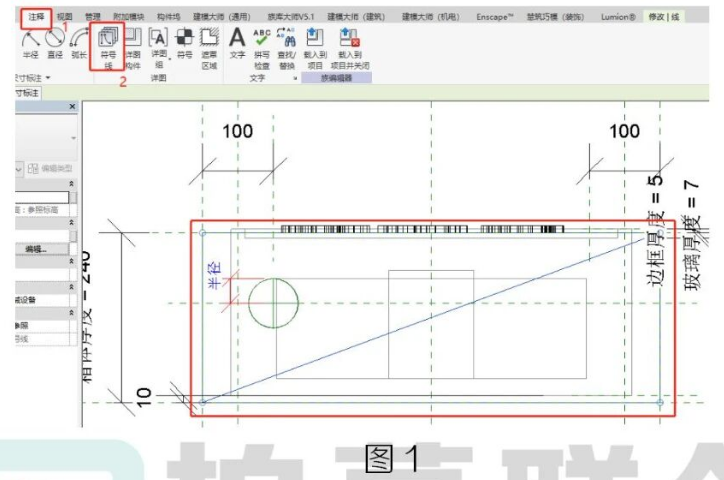

先打开需要绘制实体填充的族，来到注释选项卡选择详图线命令，先绘制外边框，如图1所示:
然后进行详图线的填充图案绘制，先画一根详图线然后阵列，阵列数越多在项目里效果越佳，如图2所示:
最后将详图线修改对齐斜线，这样一个利用详图线绘制的二维表达填充图案就完成了，载入项目后如图3所示:
当然，这并不是唯一一种设置填充的方法，在某些情况下可能不是最佳的方法，只是给大家提供一种思路。
