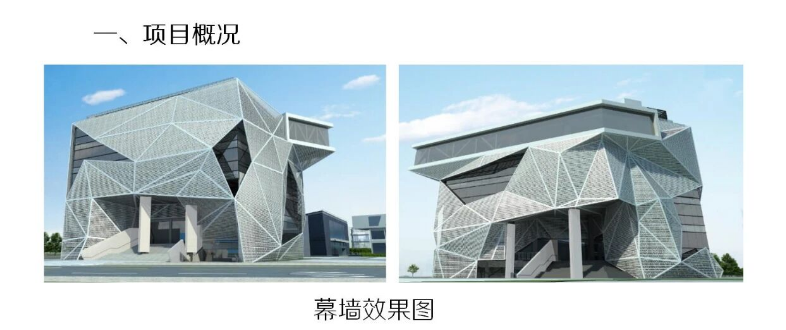

1.主要装饰项目主要有构件式横明竖隐玻璃幕墙、穿孔铝板幕墙、铝合金装饰格栅、点式玻璃幕墙、铝板幕墙、铝板雨蓬、地弹门等。

2.穿孔铝板幕墙

穿孔铝板幕墙对外墙覆盖率达到了80%以上，可以说是整体造型特点的集中释放之处，本工程的穿孔铝板采用的是2.5mm铝单板，冲孔样式为长圆形，水平布置，所有穿孔铝板拼缝部位预留LED灯带;穿孔铝板的外观为三角形，各三角形板块之间有一定的角度，整个穿孔铝板外立面呈现高低起伏的效果;为了实现上述效果，本系统的各板块之间要求空间三向可调，以满足板块间不同角度的变化，以及安装时误差的调节。

项目难点

空间关系复杂，施工现场技术交底困难;

外装三角面顶点定位难度大;

穿孔铝板外观均为三角面，其每个面尺寸大小夹角都不同，

下料难度大;穿孔铝板三角面均为空间平面，板面分缝深化设计难度大;铝板冲孔样式为长圆形，要求整体孔样式为水平布置，下料时孔样与三角面边的夹角难以统计;

三、BIM应用点

1:根据坐标数据精确建立BIM模型，辅助优化/深化设计

2:出幕墙嵌板定位图

3:出三角面板顶点坐标定位图

4:三角面板下料数据统计

5:三角面板平面分割辅助深化设计

6:穿孔铝板方向定位，辅助深化设计

7:相邻面板夹角统计，辅助铝板下料及质检四、BIM模型创建解决方案

首先根据设计图纸，提取关键坐标点位，应用Dynamo放置坐标点，为方便后期放置三角面板，坐标点需按立面编号，再应用Dynamo根据坐标控制点放置三角面板。

4.1设计数据提取

根据方案设计图纸，手动提取三角面板空间点位坐标。

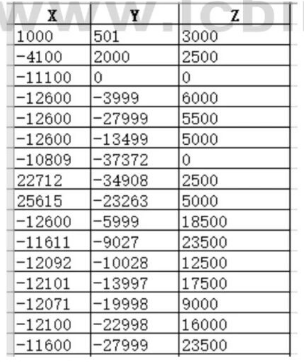

备注:由于方案图纸中三角面空间坐标点随机没有任何规律只能手动提取。提取表格格式如下表:分别表示X、Y、Z坐标。

4.2根据坐标值放置坐标点

应用DynamO脚本，根据空间坐标值放置坐标族，并把坐标值赋值给坐标坐标族参数。坐标点族如下:

坐标点族

备注:1.本项目坐标点以球形代替;2.并分别添加共享的实例参数:X、Y、Z参数类型为长度，坐标编号:参数类型为多行文字。

Dynamo节点应用详见:《每日一技:1041应用Dynamo根据外部Excel数据自动放智图元》

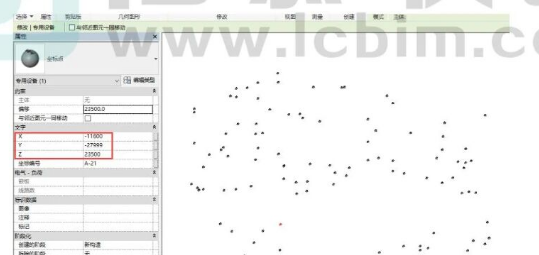

根据坐标放置坐标点井赋坐标点值

4.3坐标点编号

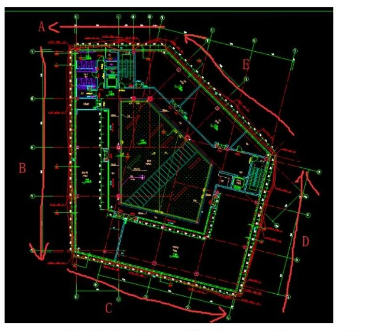

如下图所示，将装饰立面分成A/B/C/D/E五个立面。

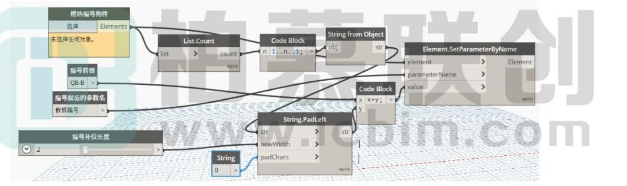

应用dynamO，框选坐标族，给坐标族编号，编号命名标准:ZB-所在面顺序码，如:ZB-C05。

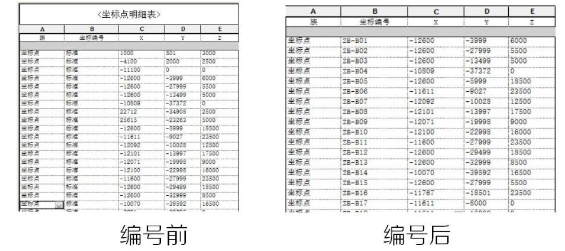

将五个面分别编号，编号结果如下:

4.4创建自适应三角面嵌板族

创建目的:可统计三个边长和三个夹角

选择自适应公制常规模型族样板;

放置三点并使其自适应，分别连接三点，使其生成一个三角面;详见《每日一技:1026体量环境中参照线和模型线的区别》。

分别设置共享实例报告参数长度和角度;详见《每日一技:1031异形幕墙嵌板下料技巧(一)》和《1032异形幕墙嵌板下料技巧(二》

为方便下料再分别添加嵌板编号参数及顶点方向如下:

4.5应用Dynamo在项目中放置三角面板族

应用Dynma0，结合播放器应用，选择坐标点自动生成三角面

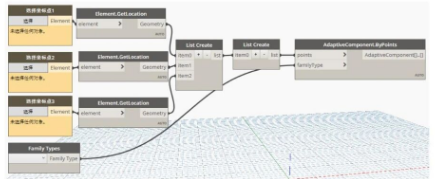

板。解决方案:选择坐标点族，获取其插入点位置，将三点坐标为组成列表，再应用AdaptiveComponent.ByPoints,节点放置自适应族。注意:应用该节点要求输入端数据需为二维数据。需要通过再应用List Create节点，使其成果转化为二维数据。完整脚本如下:

选择坐标点自动生成三角面板DynamMO节点。
