上一篇介绍了，如何根据坐标数据精确建立空间平面幕墙。本期介绍幕墙深化设计、嵌板编号、坐标转换。

BM应用点

1:根据坐标数据精确建立BIM模型，辅助优化/深化设计

2:出幕墙嵌板定位图

3:出三角面板顶点坐标定位图

4:三角面板下料数据统计

5:三角面板平面分割辅助深化设计

6:穿孔铝板方向定位，辅助深化设计

7:相邻面板夹角统计，辅助铝板下料及质检

4.6设计优化

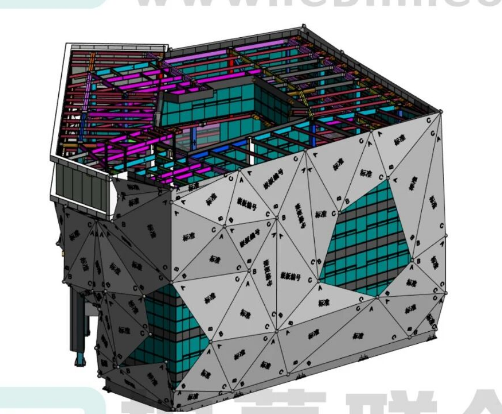

将内层玻璃幕墙及钢结构模型链接到外装三角面板项目中，调整碰撞位置顶点，反复推敲设置，最终确定三角铝板定位。

4.7外装三角面板编号:

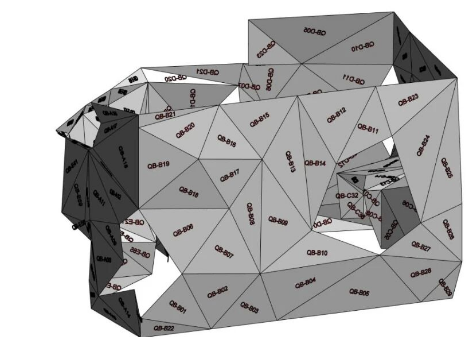

应用上篇每日一技4.3坐标点编号同样的方法，给外装三角面板按AIBlCDE立面编号。

4.8空间坐标数据转化

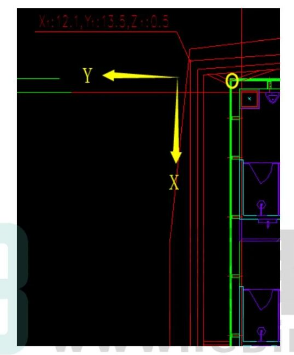

由于施工现场条件有限，现有的坐标数据为同一个空间坐标系数据，施工现场坐标点难以定位。要求将控制点坐标数据分别按面转化为不同的坐标系，以B面为例。要求将B面控制点坐标转化为以B面内玻璃幕墙起点为坐标原点，延B面内玻璃幕墙方向为X方向，距离B面内玻璃幕墙距离为Y方向，Z轴方向不变，如下:

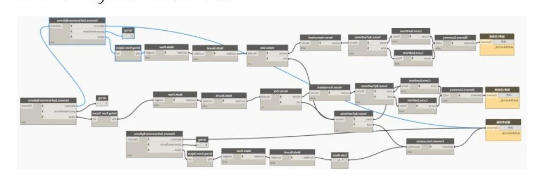

通过向量点积(及一个向量在另个单位向量上的投影)转化空:间坐标系，Dynamo脚本如下:

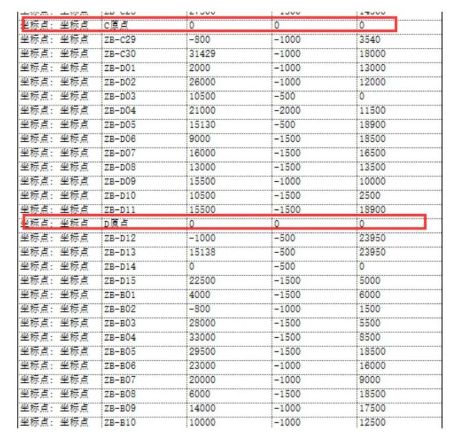

转换后坐标点如下:
