上一篇介绍了幕墙深化设计、嵌板编号、坐标转换;本期介绍嵌板统计、穿孔铝板分割深化。
BIM应用点
1:根据坐标数据精确建立BIM模型，辅助优化/深化设计
2:出幕墙嵌板定位图
3:出三角面板顶点坐标定位图
4:三角面板下料数据统计

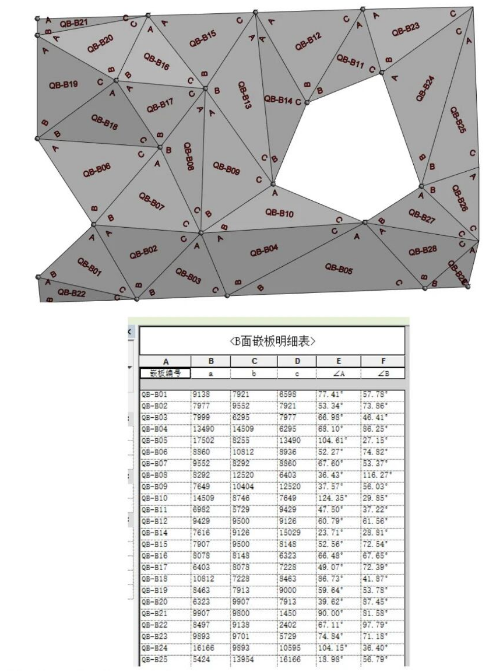

5:三角面板平面分割辅助深化设计联创6:穿孔铝板方向定位，辅助深化设计7:相邻面板夹角统计，辅助铝板下料及质检4.9三角嵌板下料数据统计通过Revit明细表功能，统计三角面板下料表:
4.10穿孔铝板分割深化
单独对每一个三角平面，进行幕墙分割及下料深化。4.10.1穿孔铝板分缝方向

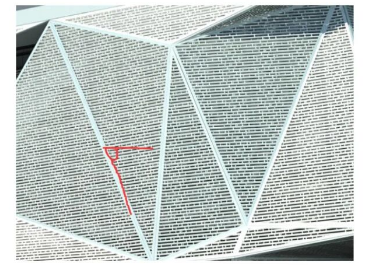

如效果图所示，穿孔铝板幕墙覆盖率达到了80%以上，可以说定整体造型程的芽孔扎板米用的定12.5mm铝单板，冲孔样式为长圆形，要求水平布置，及不同三角面板上的穿孔铝板方向要求水平安装，由于三角面板为不同空间平面，及每个三角面边与铝板分缝的夹角都不一样，且难以统计。
应用自适应点的方向性:先全局(2z)后主体(xy)特性，创建辅助三角面，为其统计不同三角面边与孔缝的夹角。

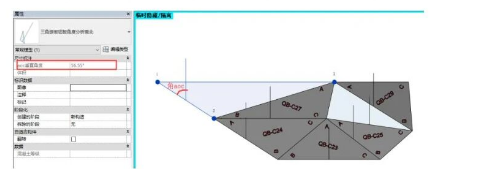

以QB-C28为例，辅助三角嵌板角度56.55°，及该面板AB边与Z轴方向夹角为56.55°，可判断水平方向孔位与嵌板QB-C28，AB边夹角为90°-56.55°为33.45°。三维方向设计效果如下
4.10.2穿孔铝板分割深化

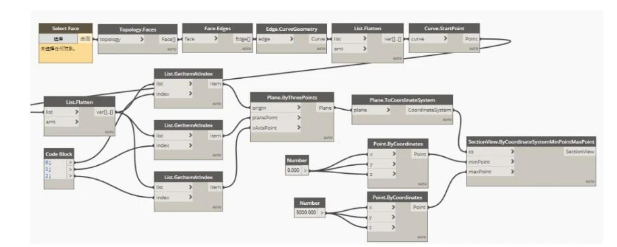

三角面板深化或出平面展开图时，我们需要在三角面板正投影面上深化或出图，应用DynaMo创建三角面板正投影面。
