最近接触了一个比较复杂的酒店项目，图纸数量巨大，版本多，图纸变更快;这个时候传统的图纸管理模式已经不能满足项目需要，大量的图纸导入模型会导致模型运行时很卡，图纸更新时查找替换:又很麻烦。针对这种情况我们单独建了一个Revit文件用于存放图纸，方便管理。

这里将此方法共享给大家，给大家提供一种解决思路。为了解决Revit模型的成果轻量化，特别是在大型项目中的各:种链接导则图纸丢失等问题，基于软件本身的特点，做了以下操作:

一、目的

1、将CAD图纸和Revit模型文件单独分开。

長联创2、协同文件更加清爽。3、方便管理相关文件。操作流程(以Revit2021版本为例，其他版本均可参考)打开软件，新违[穴白立件1只友为[巧日，字位轴网]根据处理好的CAD底图(以下简称底图)载入/链接Revit对应的:楼层，定位轴网。[此轴网只需要表示各单体可定位轴网即可，一般水平和垂直做一处即可;也可以全部都做(不推荐)】2、打开软件，新建空白文件1,另存为[XX项目二专业CAD_更新时间】，链接[流程1】的文件，在[管理链接】中的[Revit】的【参照类型】改为[附着】;完成后[导入CAD】保存，如图1所示:

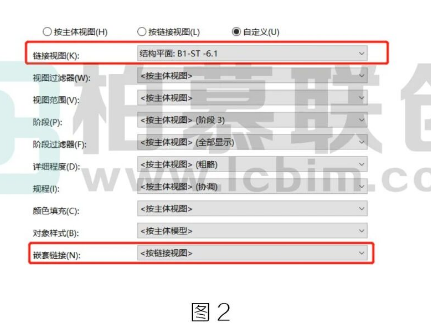

3、打开软件，通过[样板文件】建立[XX项目二专业_时间】项目文件，链接[流程2]中的文件，通过VV在对应的楼层打开[Revit链接】，将基本中调整为[自定义]，并调整[链接视图】和[嵌套链接】如图2所示:

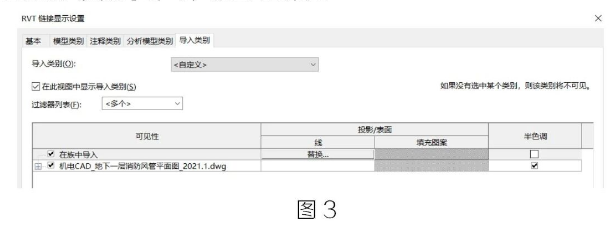

4、最后在[导入类别】中选择[自定义】，勾选[在此视图中显示导人类别】即可，如图3所示:
