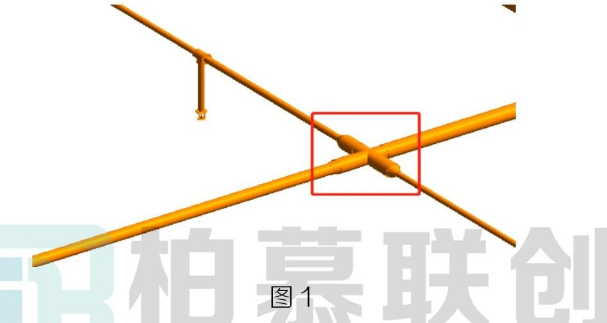

在Revit建模时，小伙伴们在用插件绘制喷淋管道时会不会因为图纸标注混乱导致喷淋支管的不合理变径现象，修改很是麻烦，如图1所示:
其实可以利用插件进行快速修改。
接下来教大家如何具体操作:

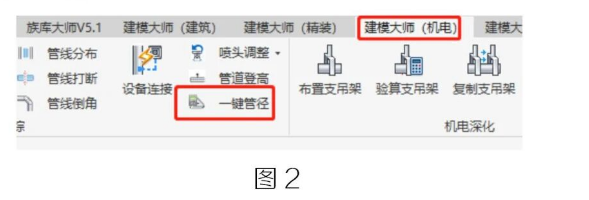

第一步先打开插件建模大师(机电)命令栏中有个一键管径的命令，如图2所示:

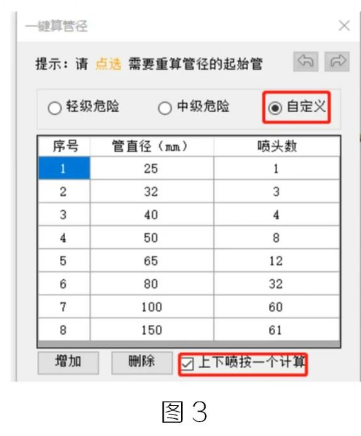

第二步运行此命令会出现对话框，如图3所示：

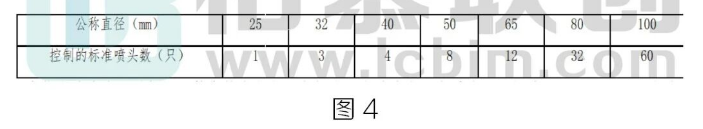

第三步我们选择自定义危险等级，将图纸所给的喷淋对照表填
人其中，并勾选上图三中的上下喷按照一个计算，勾选此选项是为:了避免喷头重复计算导致管径错误。喷淋对照表,如图4所示:

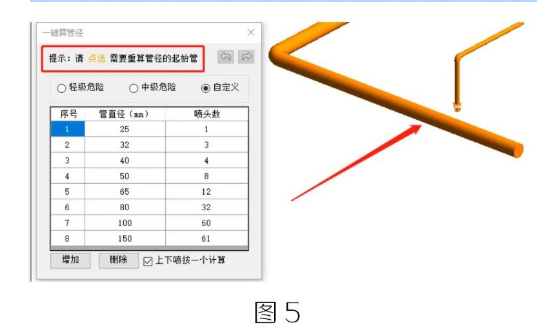

第四步选择喷淋的主干管起始点，如图5所示:
最后一步选择主干管的方向，如图6所示:

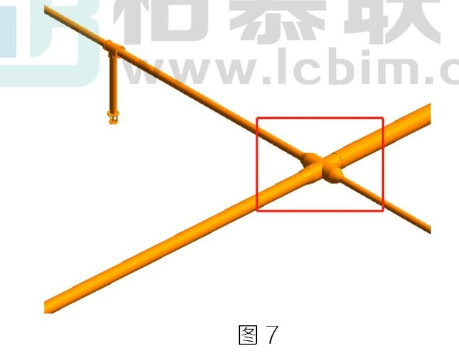

修改结果如图7所示:
