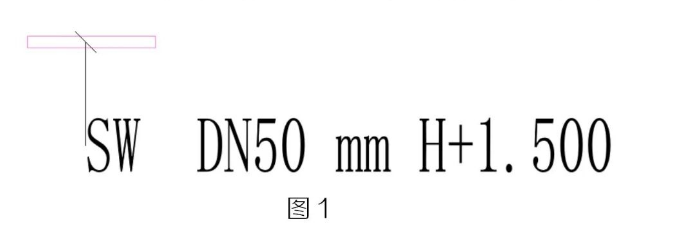

我们在出图时，想要标记出管道的偏移高度，如图1所示:

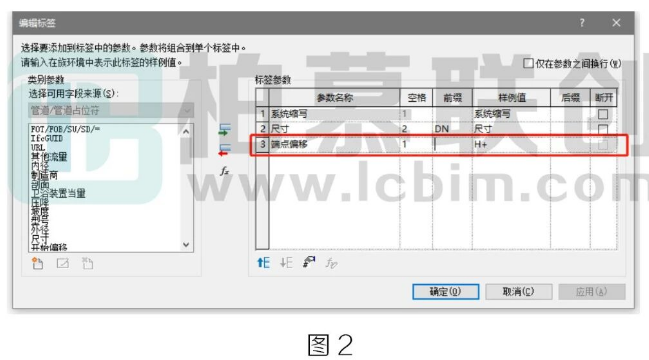

我们可以在族中添加高度的偏移的参数，如图2所示:

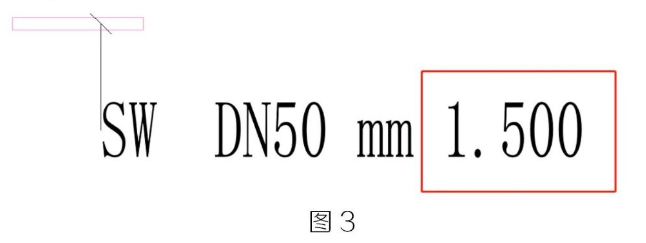

这时候我们将族载入到项目中后,标注的仅仅只是一个数值，如图3所示:

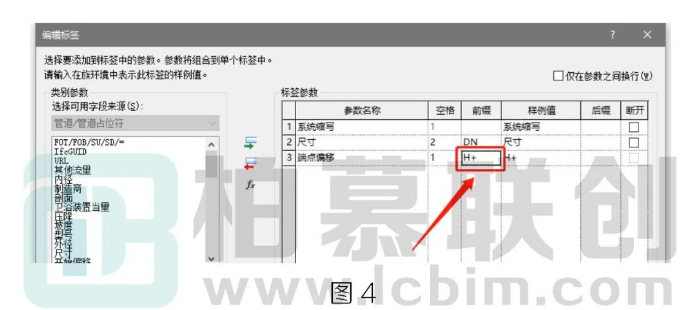

但是我们想要在数值前面添加上“H+”的，由图二我们是可以想到第一个方法，就是标签参数中添加“前缀”，如图4所示:

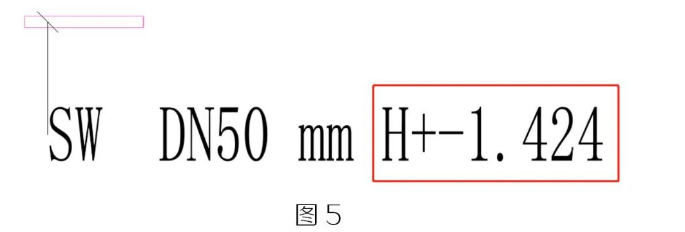

这样也是可以达到我们想要的效果的,但是这个方法有一个缺点，那就是如果管道的偏移量是负值，那这个效果就不是我们想要:的了，如同5所示:

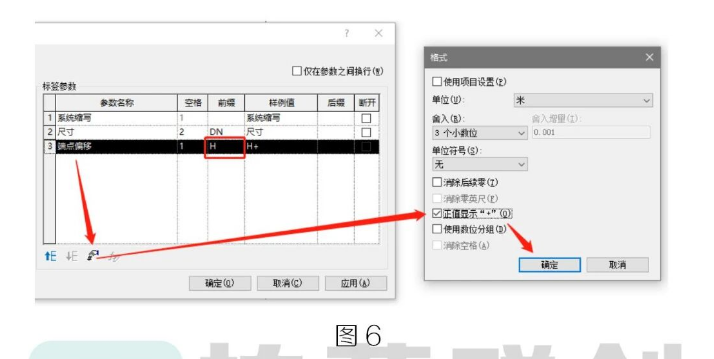

那下面我们就来说第二种方法，首先在参数的前缀中填上“H”，然后选择该标签参数，点击下方的“编辑参数的单位格式”，勾选“正值显示“+””，如同6所示:

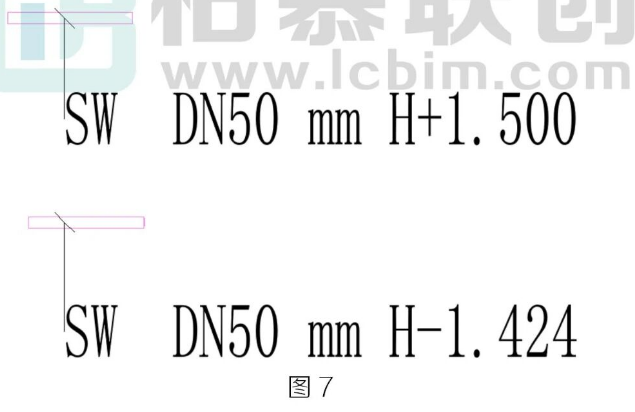

完成后将族载人到项目中，我们可以看一下效果，如图7所示:
