前段时间在做项目的时候，因为项目局部降板，用了平面区域;但是在平面区域内部绘制剖面的时候就发生了神奇的一幕:绘制剖面的时候剖面课件，切换视图再回到原始视图，剖面符号就不见了!
为什么呢?
然后就研究了一下剖面与视图范围的关系。

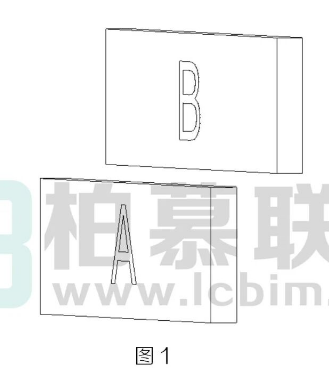

绘制高度没有交集的两面墙体A、B高度1000mm，如图1所示：

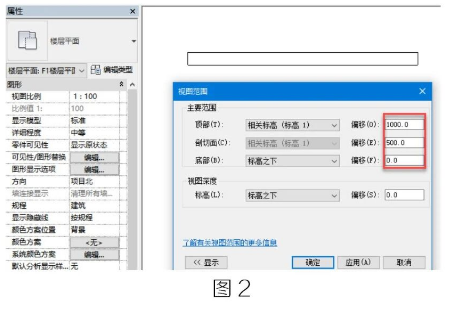

在当前楼层平面中设置视图范围使墙A可见，墙B不可见，如:图2所示:
为墙B建立平面区域调整视图范围使两面墙都可见并在楼层平面绘制“剖面1”，调整“剖面1”高度使其只可以看墙A。此时在楼层平面视图中“剖面1”可见。如图3所示：

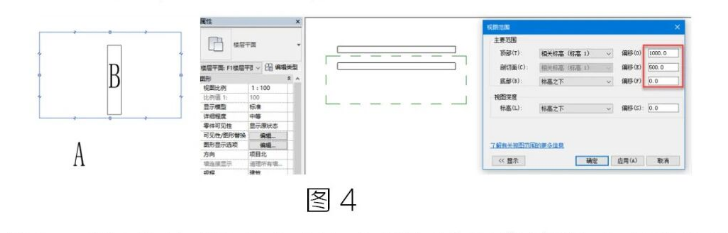

当“剖面1”高度调整至只能看见墙B高度时，楼层平面视图:中“剖面?不可见。如图4所示:
综上，剖面框在楼层平面的可见性只会以当前楼层平面视图范:围为依据，并不会因平面区域内视图范围大小而转移。
