创建剖面的时候，有时候会发现链接模型中墙体存在多种填充:图案，这些填充图案有时候会喧宾夺主，就想取消;一般的方法就是要编辑原始模型，修改填充图案，但是当墙体有很多类型、很多材质的时候，修改起来就过于繁琐，如图1所示:
今天为大家带来直接在当前项目中隐藏链接模型墙体截面填充图案的方法(Revit2018例)。

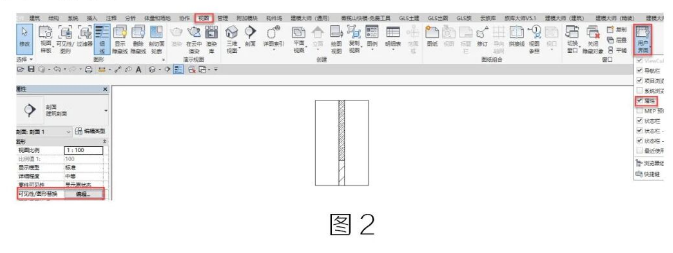

首先，在“视图”选项“用户界面”下拉菜单中勾选“属性”选项。然后在属性内菜单中选择“可见性/图形替换”(快捷键“V”)。如图2所示:

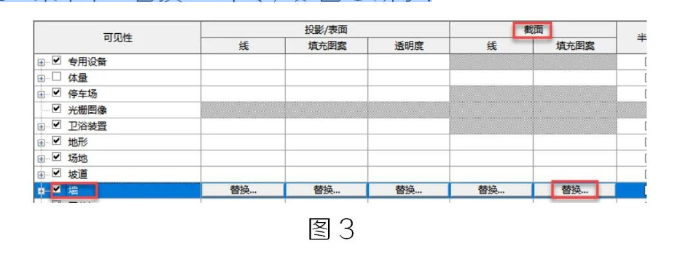

其次，在“可见性/图形替换”操作界面中点选“墙”一栏内“截面”菜单下“替换..”命令，如图3所示:

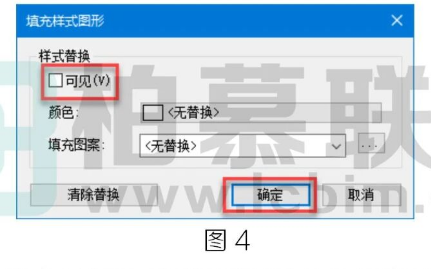

最后，在“填充样式图形”界面中取消勾选“可见”选项。单击“确定”返回。如图4所示：

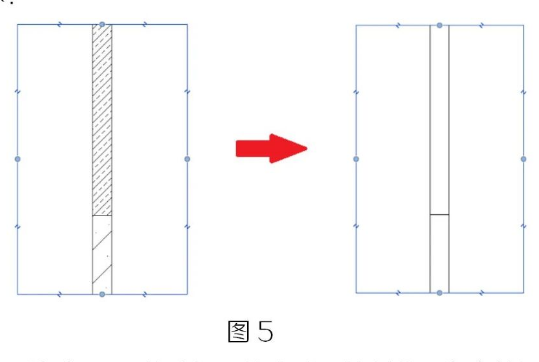

这样我们就成功隐藏了在链接模型中墙体的截面填充图案。如图5所示:
当然，这种WV里修改视图的方式，控制范围为当前视图，不是整个项目，大家使用时注意。
