这期来说一下平面视图剖面符号显隐性的控制。
1.剖面符号看不见?
1Wv可见性中没有勾选剖面
2可能是剖面比例显示不当
选择剖面，在属性面板中有一个命令为“当比例粗略度超过下列值时隐藏”如图1所示:
顾名思义，当我们的比例值设置为“1:100”时，若是当前视图比例超过“1:100”，例如当前比例为“1:200”，视图中就看不见该剖面符号。
若是我们当前平面视图是需要看到所有剖面符号，可以右键选:择全部剖面符号，将“当比例粗略度超过下列值时隐藏”的值设置为最大值“1:5000”。
3可能是视图范围显示不当

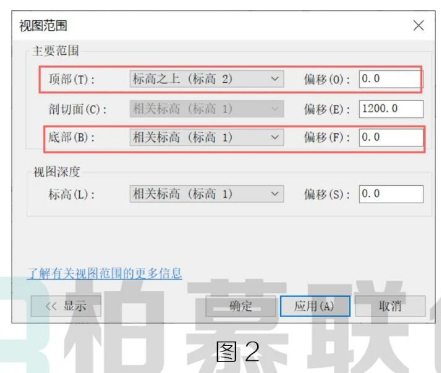

剖面符号的显示与平面视图范围有关系，一般来说与主要范围的顶部与底部有关系，如图2所示

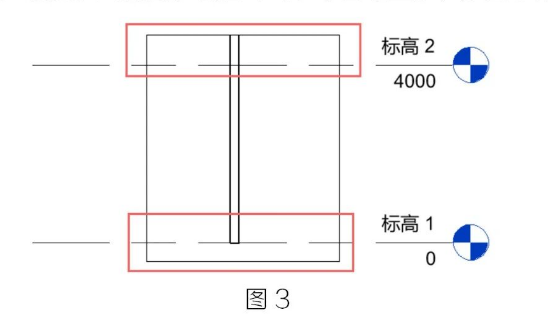

一般来说，剖面的顶部不大于视图范围的顶部，剖面的底部不小于剖面主要范围的底部，剖面即可在平面中显示，如图3所示:
特别说明:如果剖面某一个平面区域范围内，剖面的显示与否:与平面区域的视图范围无关，与平面视图的视图范围有关。
