这期给大家汇总一下常用的几个剖面显示设置问题。1.剖面方向
你们是怎么规定模型中剖面方向的?毫无章法?顺时针?逆时针?
以施工应用为目标，一般剖面方向为从左到右，从下到上，如图1所示:
2.剖面管线显示:
管线详细程度设置
管道在中等和粗略模式，大小是相等的，无法体现管道尺寸，因此必须是精细模式显示;桥架精细显示的是槽型，中等显示矩形框，好像矩形框更合适;

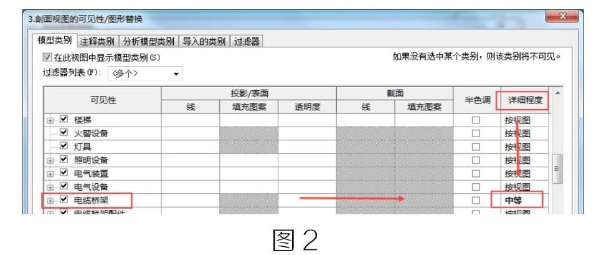

显示要求不一致，可以将视图设置为精细模式，同时在W可见性设置中，单独将电缆桥架的详细程度设置为中等，如图2所示
管线中心线

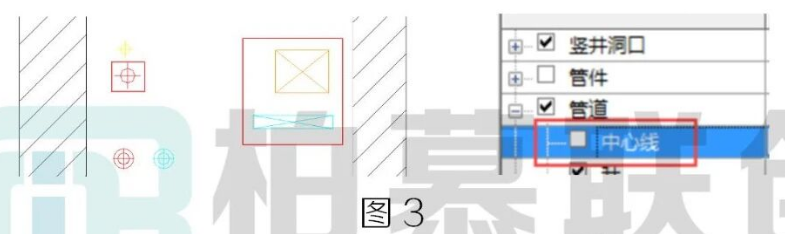

就是管线中间那个十字X，不知道你们怎么想，我是看着觉得很累赘，这个是中心线，隐藏时需要展开管道(风管、桥架)类别，取消勾选中心线即可，如图3所示

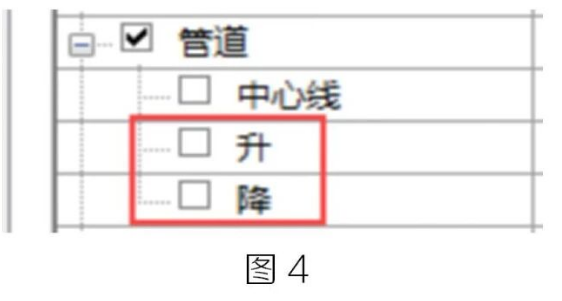

无法拾取管线中心或边线进行标注标注风管与墙的间距时发现不管怎样都拾取不到风管边，这时候打开W可见性设置，取消勾选风管类别下方的升、降即可，桥架、水管类似，如图4所示:

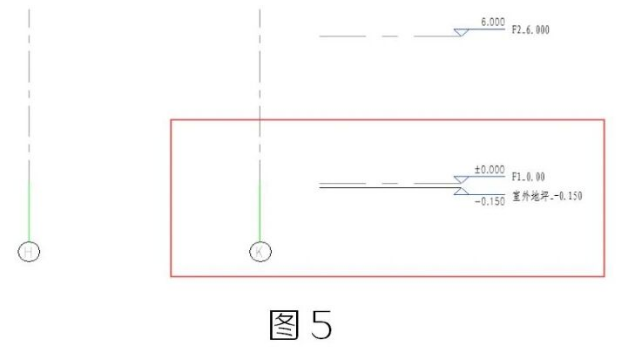

剖面标高不显示这种情况的发生，一般都是因为我们的轴网和标高没有相交如图5所示：

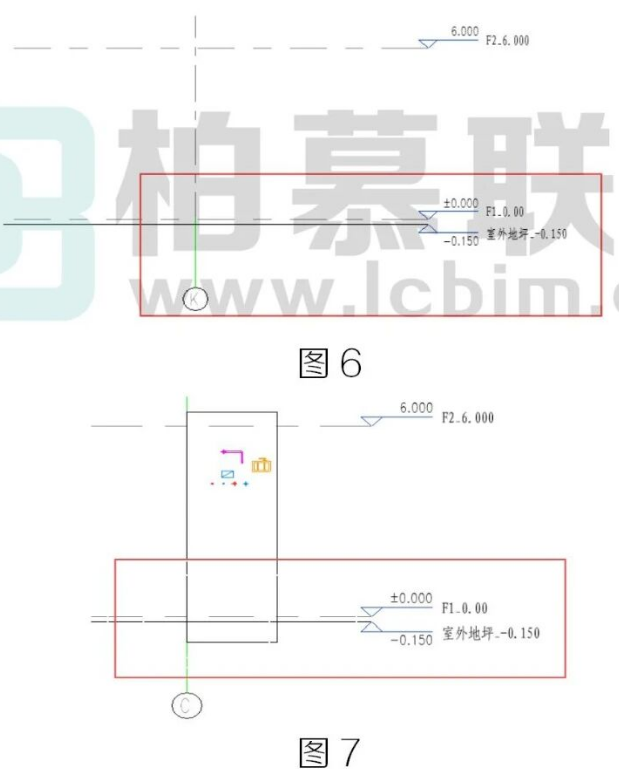

这时候我们只需要将立面视图打开，将标高和轴网拖动到相交的位置，剖面中的标高自然就会显现出来了，如图6.7所示:
注:轴网也是相同的道理。
