接上期给大家汇总一下常用的几个剖面显示设置问题。1.剖面视图自动应用样板

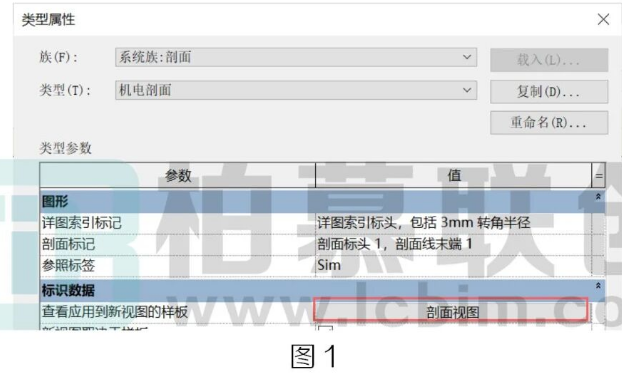

新建一个剖面类型“机电剖面”，编辑属性，设置为视图样板“剖面视图”如图1所示:
创建剖面时，剖面类型选择刚刚创建机电剖面，这样生成的视图就自动应用了我们指定的剖面视图。

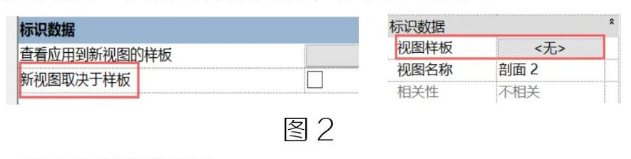

特别说明一点，如果不勾选“新视图取决于样板”，新生成的剖面视图在应用完视图样板之后，视图不会再受视图样板限制，也就是说视图属性栏中视图样板为无，如图2所示:

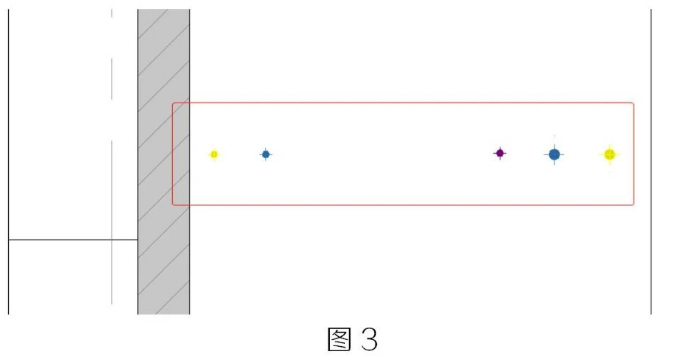

2.剖面保温不显示在进行剖面出图时会要求显示水管或风管保温层，可是有时会:因为各种原因消失，下面介绍一种比较特殊的情况，如图3所示：

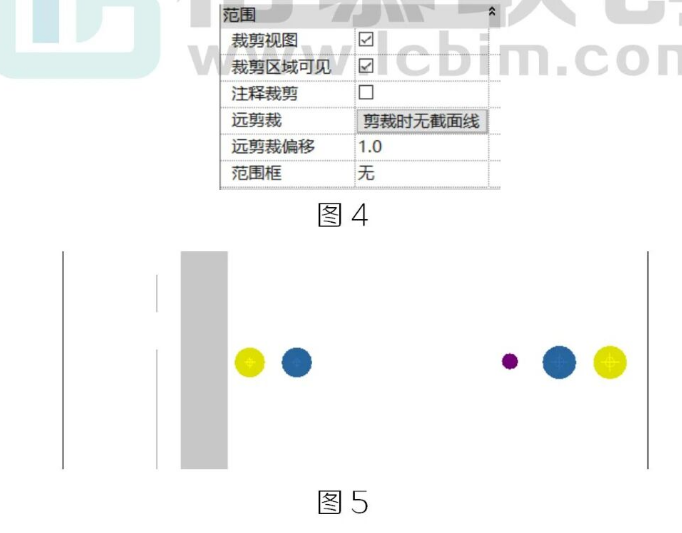

此时查看剖面视图属性面板的远剪裁偏移是否较小，现在把数值调整为100以上，保温层就显示出来了，如图4.5所示:
