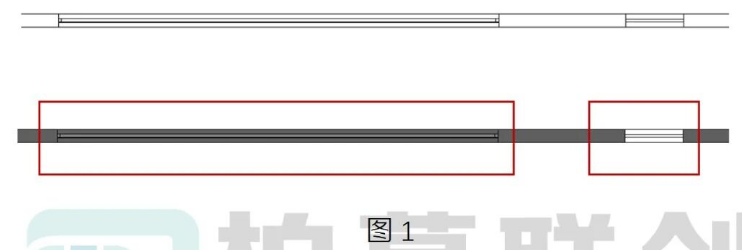

做了一个窗族，放置后总觉得有点问题。对比了一下，发现是在着色模式下时，系统自带窗户族二维表达比较清晰，底色为透明色，而新做的族，底色为墙体底色，如图1所示:
当然，希望最后的效果统一为前者，即着色模式下时，底色为透明色，而非墙体颜色。
那该怎么改呢?
很简单，在族中增加一个遮罩区域就可以。

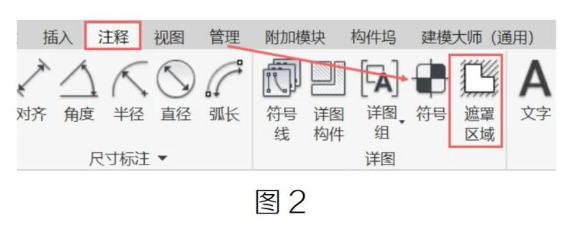

选择注释一遮罩区域，如图2所示:

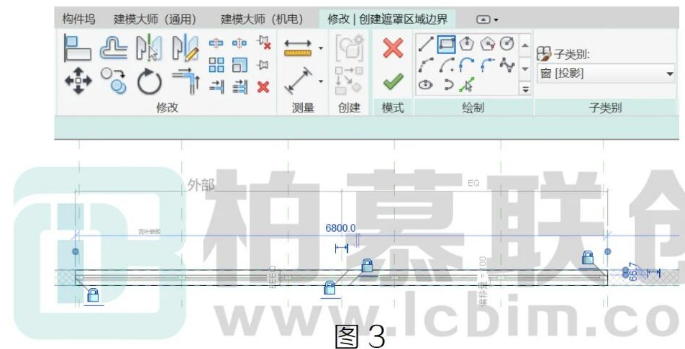

然后在窗户的位置绘制一个矩形遮罩区域，边界与窗户边界锁定，如图3所示:

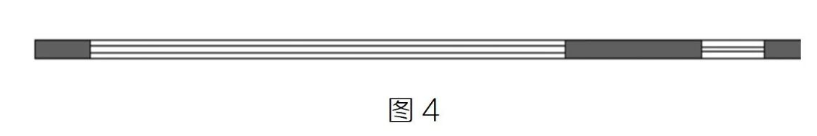

将族载入项目中测试，窗户底色则为透明色，如图4所示:
