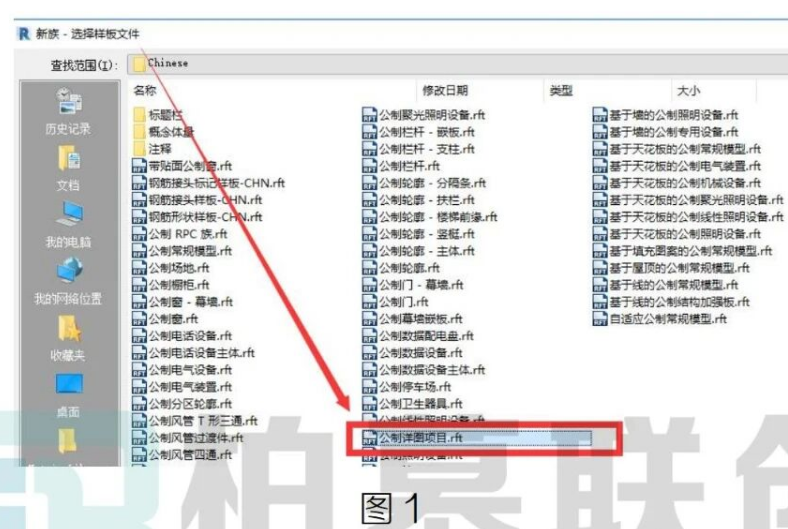

在revit中制作古建剖面屋顶叠摞在一起的瓦片填充线，我们可新建族-使用族样板-公制详图项目，如图1所示:

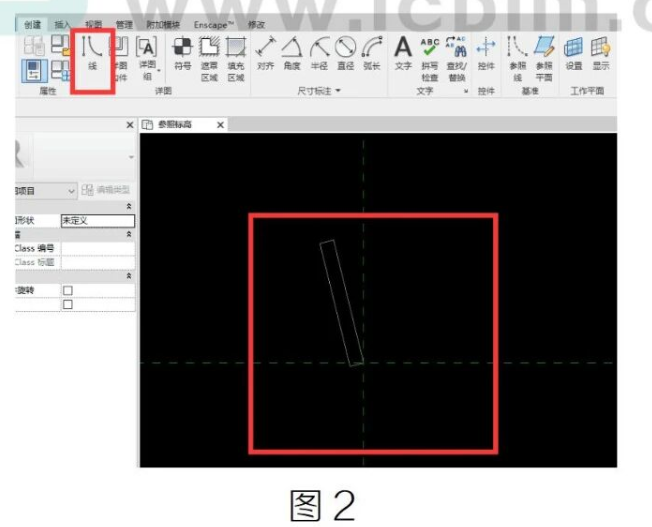

在视图中画出单片的瓦片样式，如图2所示：

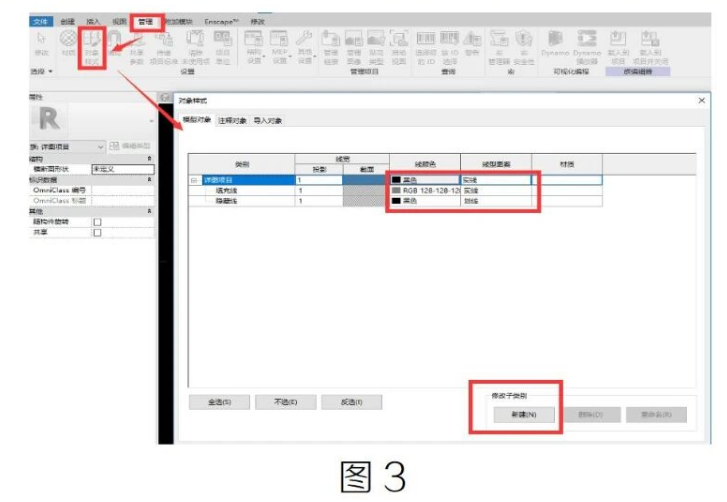

通过更改管理-对象样式来修改线的颜色，线型图案，或新建子类别，添加新的类别，可实现多种颜色与线型图案，如图3所示：

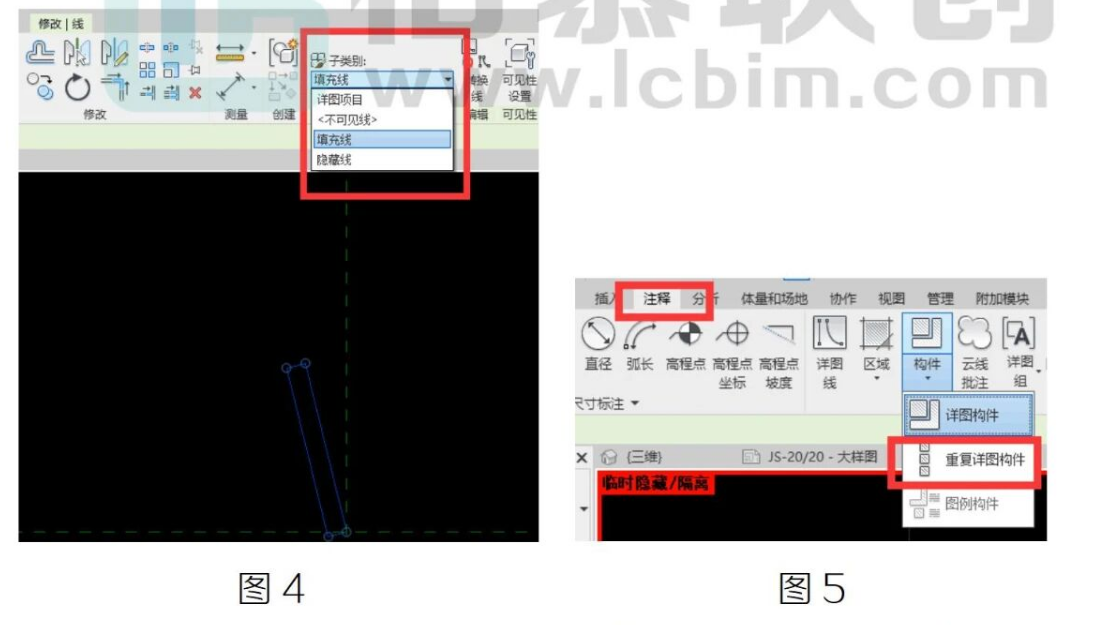

确定后，在视图中选择画好的线条，可更改为其他类别的线条，完成族，保存，如图4所示:
载入项目中，点击注释面板下，详图-构件-重复详图构件，如图5所示:

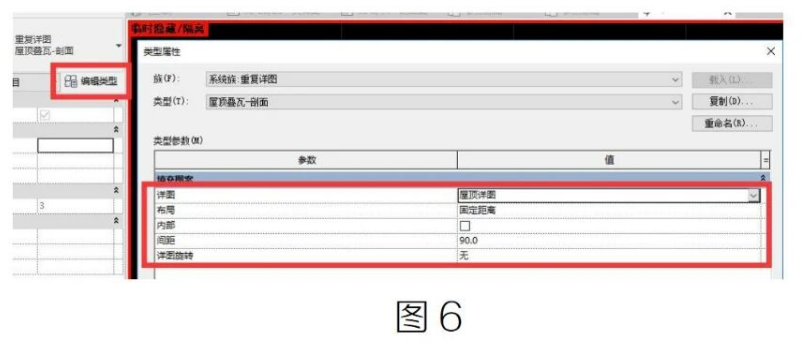

点击编辑类型，命好名字，在详图选项中选中我们刚才做好的族，根据实际情况设置好布局与间距，如图6所示:

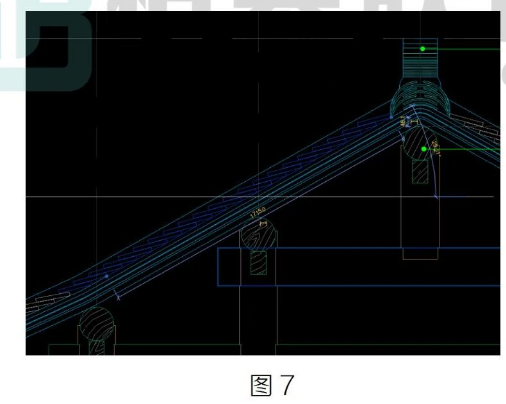

确定之后，就可以在项目中用画线条一样的方式画出我们想要的重旻叠摞在一起的瓦片填允线，如图7所示:
用同样的方法也可以制作其他不同的重复的二维线条。
