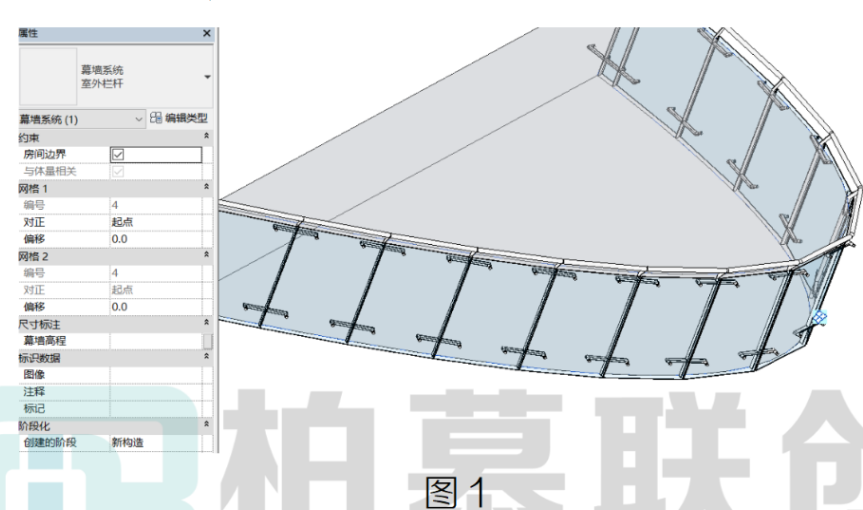

已知我们的项目需要制作一个幕墙嵌板族，此嵌板在工程实际应用上为玻璃栏杆，如图1所示:
首先将所需嵌板进行多形体拆分:嵌板玻璃、顶部扶手、中间栏杆。其中嵌板玻璃、顶部扶手用拉伸命令可快速绘制达到，但中间栏杆相对较为麻烦。此时我们可以考虑将已有的栏杆族进行调整，快速应用于该幕墙嵌板族中。

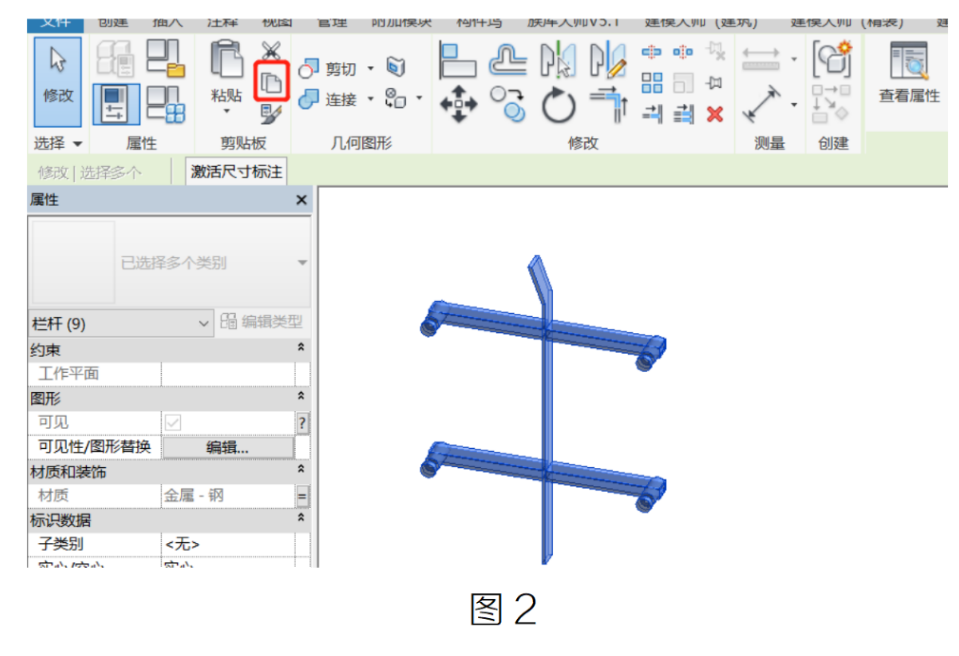

1.打开该栏杆族，将所有形体进行原位复制，如图2所示:

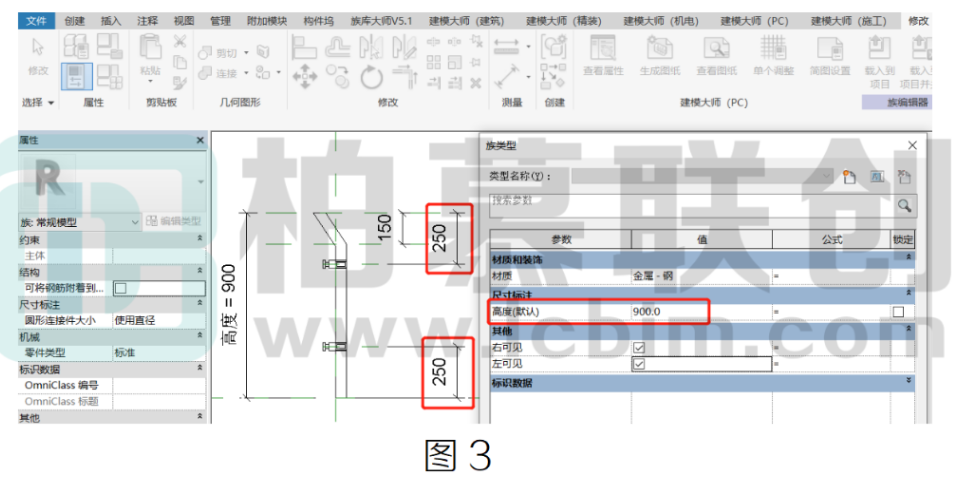

2.新建常规模型族，将形体在此族中原位粘贴，并对其高度栏杆高度进行参变设置，设置为实例参数。其他标注信息参照栏杆族大致进行标注即可，(若该栏杆族本身就是嵌套子族，那么可忽略此步骤，直接粘贴进入幕墙嵌板族)如图3所示:

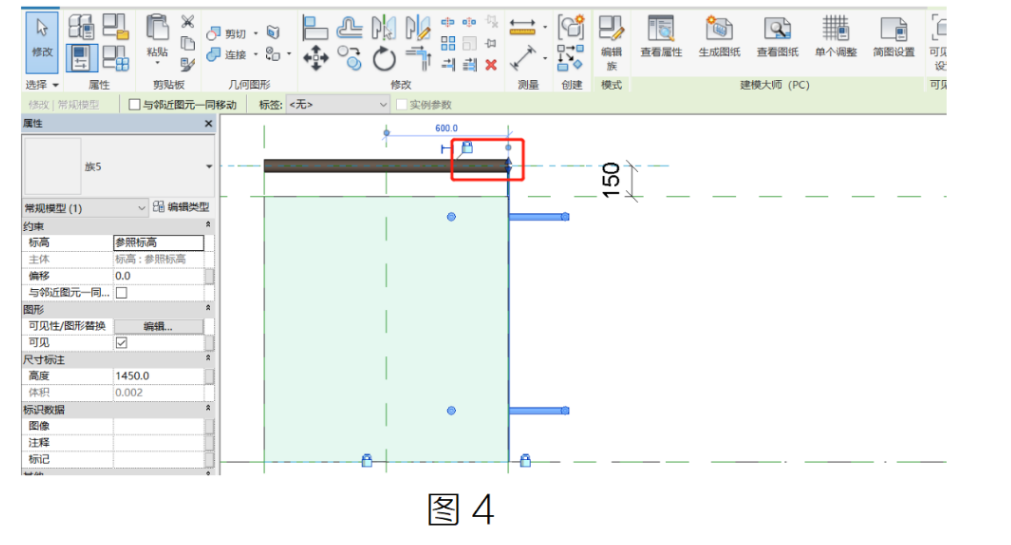

3.接下来将该常规模型族载入幕墙嵌板族，空格键切换方向，将其放置在对应位置，并进行相关锁定，就可达到目的了，如图4所示:
