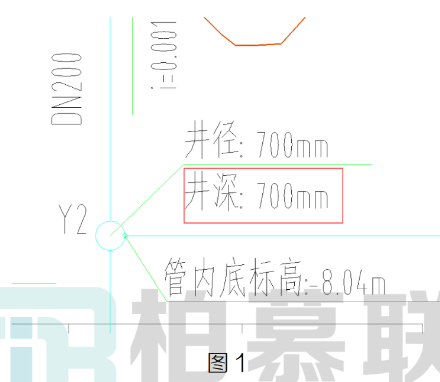

前段时间修改一个雨水井的族，除了雨水井直径外，需要将雨水井高度修改为700mm(不用质疑，就是这么矮)如图1所示:

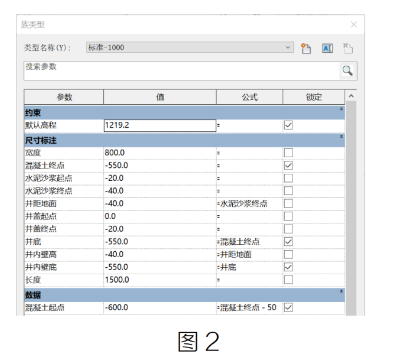

这时找到公司族库中一个看着不错也能参变的族，决定改改。打开族类型对话框，这么多参数，一时间无法辨别哪个是所需要的高度，如图2所示:
打开族立面(前、后、左、右)，并在保证尺寸标注可见的情况下，看不到任何尺寸标注及可疑的参照平面，如图3所示:
当然，小编也尝试着去强行拖动造型操纵柄，最终以失败告终，说明它的高度还是与某个参数锁定的。那么它究竟是怎么锁定的呢?最后还是被我找到了，此族直接将拉伸构件的起点与终点直接关联的参数，原来是用这种方式!如图4所示:
仔细思考一下，这种方式干净明了(立面界面很干净)，但同时需要你控制拉伸体起点与终点两个面与参照平面的距离值，如果族稍微复杂一些，不太实用。
