在Revit项目中无法对模型文字进行控制，下面介绍一下如何在族文件中灵活控制模型文字。

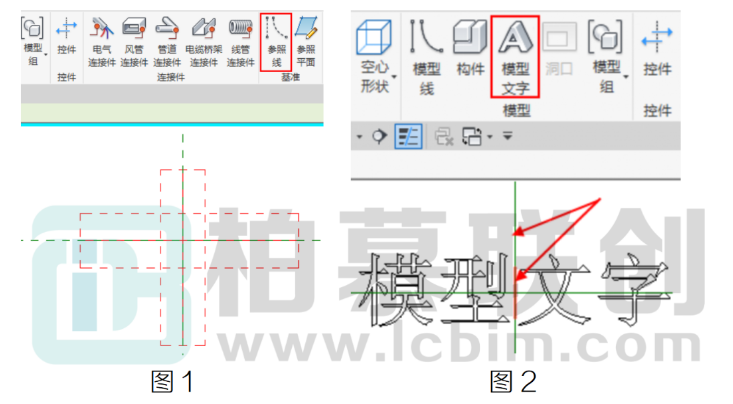

创建基于面的常规模型，绘制参照线，对参照平面即可，如图1所示:
放置模型文字，并将模型文字与参照线锁定，水平方向与垂直方向都锁定，注意是参照线，不是参照平面，如图2所示:

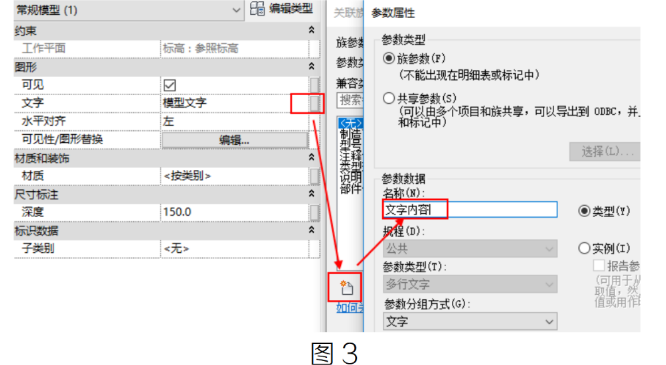

将文字添加参数，单击模型文字，选属性栏下的文字后面的关联族参数，弹出的对话框中点击新建，输入文字内容，如图3所示:

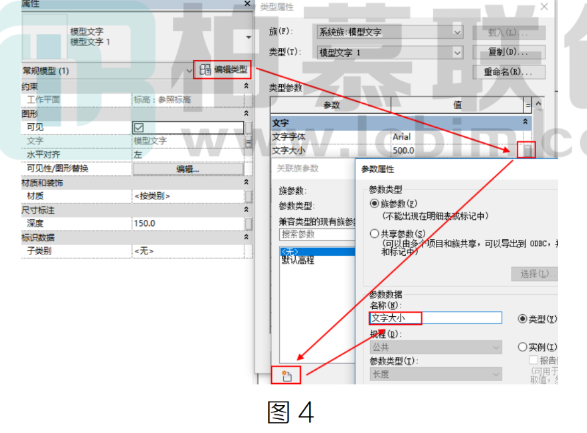

将文字大小添加参数，如图4所示:

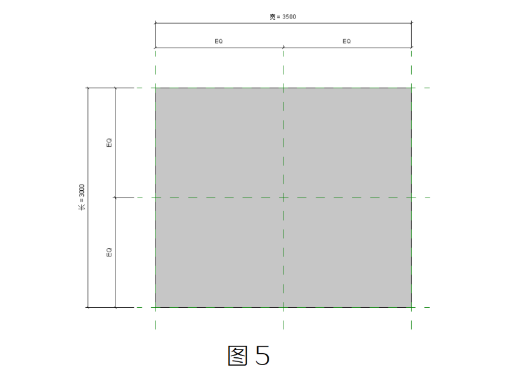

创建新的族文件(公制常规模型)，随意拉伸一个矩形，长宽可以参变，如图5所示:

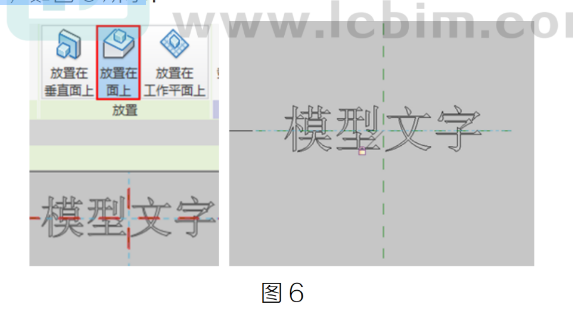

将刚创建的模型文字族载入到新建的族文件中，选择放置在面中，并锁定参照平面和模型文字族文件中的参照线，用来控制模型文字，如图6所示：

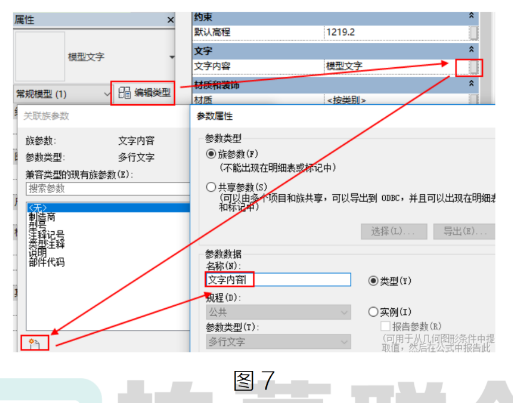

将模型文字族文件中的文字内容和文字大小参数关联到族文件中，如图7所示:

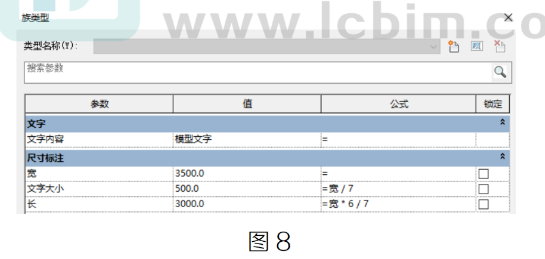

文字大小，可以输人公式，随着长宽的改变，文字大小可以改变，如图8所示：

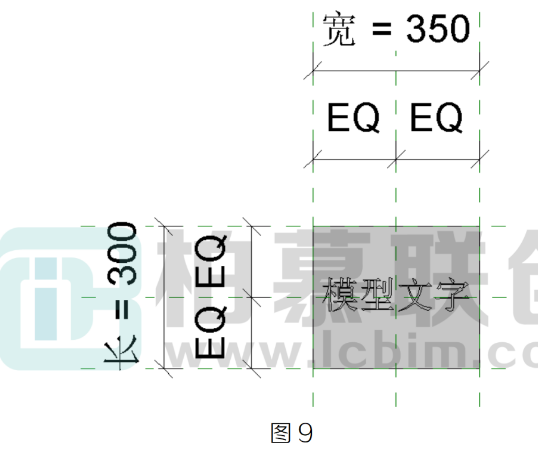

改变族的长宽尺寸，模型文字始终居中显示，如图9所示:
