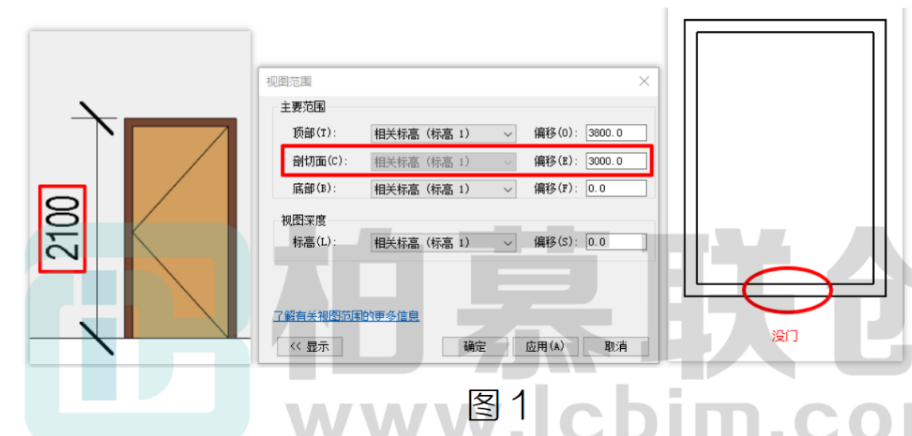

门只有2100高，但平面剖面高度为3000，所以在平面中无法显示门，如图1所示:
正常人一定会告诉你用「平面区域」功能，单独设置门所在位置的剖切面高度。
但我是正常人吗???

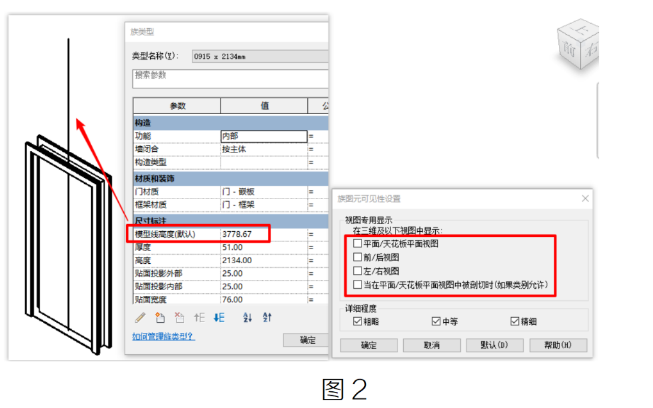

我们来修改一下门族，给它加一根竖向的模型线，随便给一个模型线的高度添加实例参数。
而且模型线的可见性，设置成只在三维可见即可，这样就不影响平立面出图，如图2所示:
门族修改好后，载入到项目，给"模型线高度"设置一个大于平面图剖切面的值。

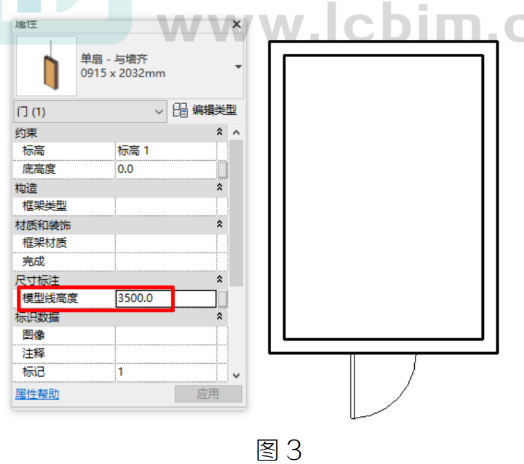

这样门就能在平面中显示了，如图3所示:

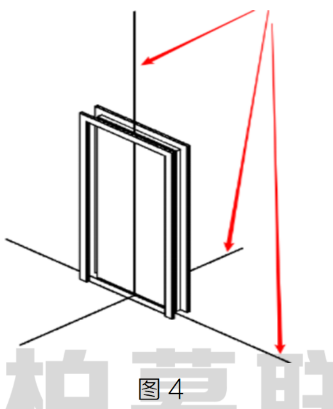

同样的操作，也可以应用中立面、剖面，只要多画几个方向的模型线就好，如图4所示:

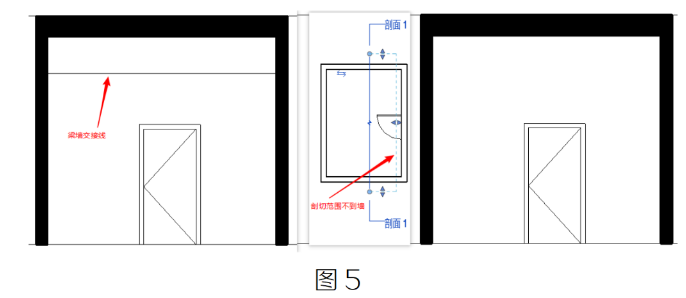

比如在剖面中，需要看门，但不想看到墙梁交接的线。给门族添加模型下后，剖面范围不要到达墙面。就可以实现「见门不见线」，给你一个干净的墙面，如图5所示:
这个方式可以灵活用在各种类型的三维构件中。
