BIM教程 | Revit管线标注问题汇总的图文教程（文/BIM小妹）

管线综合做完之后，会导出二维平面图，使用二维与三维结合的方式进行指导施工;

维出图，即导出各专业对应的平面图，在图纸上对相应的管线的系统、名称、只寸及标高等进行标注，下面在这里简单汇总一下标注过程中常出现的问题给大家做个参考(以桥架标注为例，其他标注类似):

1. 如桥架标注，有如下两个问题:

1)桥架标注，尺寸后面带单位(如果你刚好需要这个单位就略过)

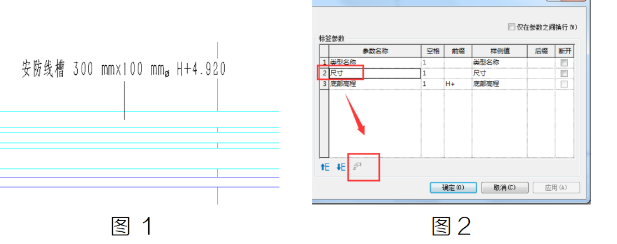

2)只寸后面会有一个后缀8如图1所示:

针对第一个问题，好多人会理所当然的以为是尺寸标签中尺寸的单位问题，但其实你打开编辑标签界面，只寸标签并不能编辑单位，如图2所示:

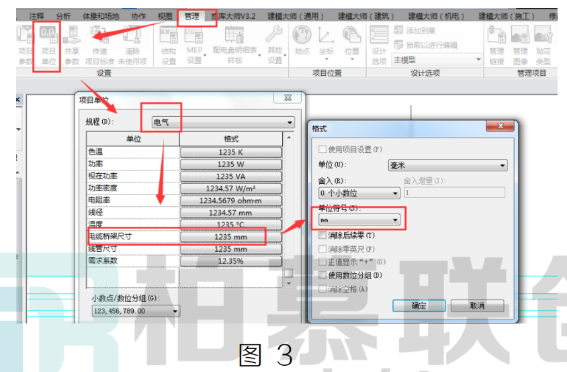

这个其实跟族没有关系，是项目中的单位设置问题，打开项中的项目单位命令，找到电气列表下的电缆桥架尺寸，打开格式对话框后，可以看到有一个单位符号，改为无就可以了，如图 3 所示!

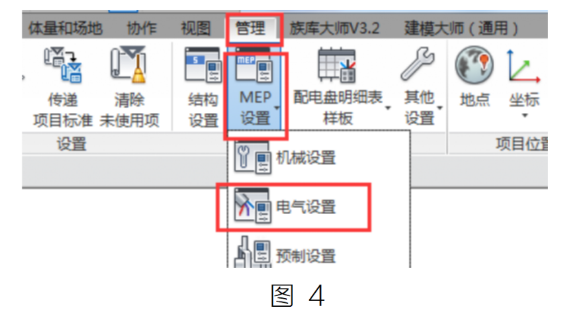

至于另一个后缀符号6，则是在 MEP 设置里面调整，打开电气设置对话框，在电缆桥架设置命令下，有一个电缆桥架尺寸后缀，删除后缀内容即可，如图 4.5 所示：
