BIM教程 | Revit中如何拆分一个管道系统方法的图文教程（文/XC）

问题:在机电管道绘制过程中，经常会出现两个不同系统的管道连接在一起，比如喷淋系统和消火栓系统，废水系统和空调冷凝水系统。有时会出现已经把整个系统画完，包括管件已经安装上去才发现是两个不同的系统组成，重新修改系统的话整个系统的所有管道和管件也会跟着变，就算打断了更改也是一样，一般采取的方法都是删除重新绘制，今天我给大家推荐一种快速将一整个系统拆:分为两个不同的系统，操作方法如下:

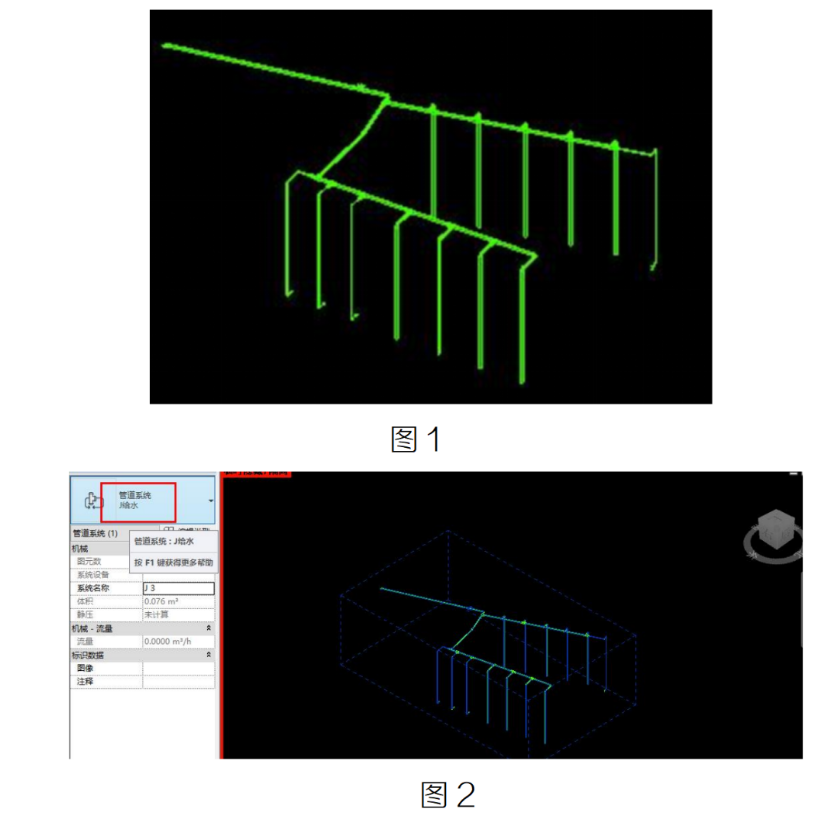

第一步:以管道系统为例，连续按teb 键选中已完成的管道系统，出现剖切框，如图1.2所示：

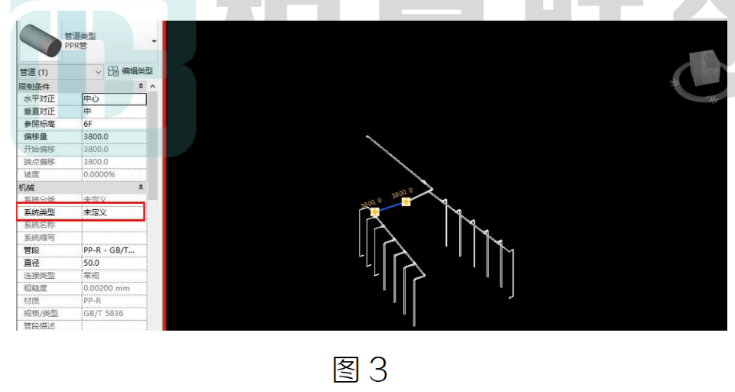

第二步:按一下 DELETE键删除管道系统，此时系统会被删除，没有颜色。如图3所示：

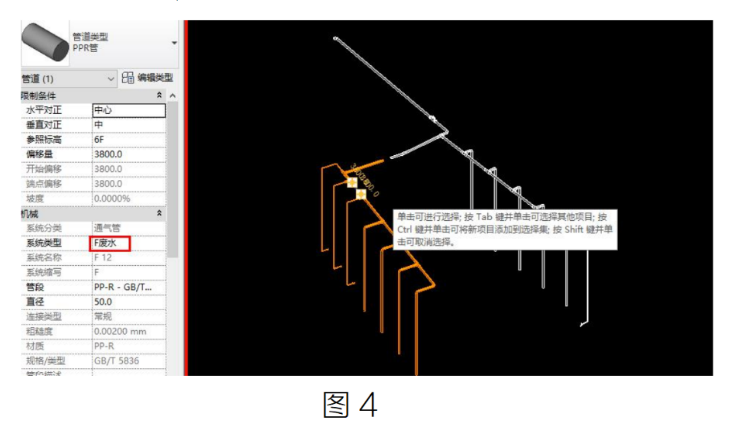

第三步:用打断命令(快捷键 SL)选择两个管道的分界处然后在系统面板下的管道中更改系统类型和管道材质，点击断开管道的一端，右键选择绘制管道，此时拆分后的系统的一端就会变成你所需系统的管道，如图 4所示:

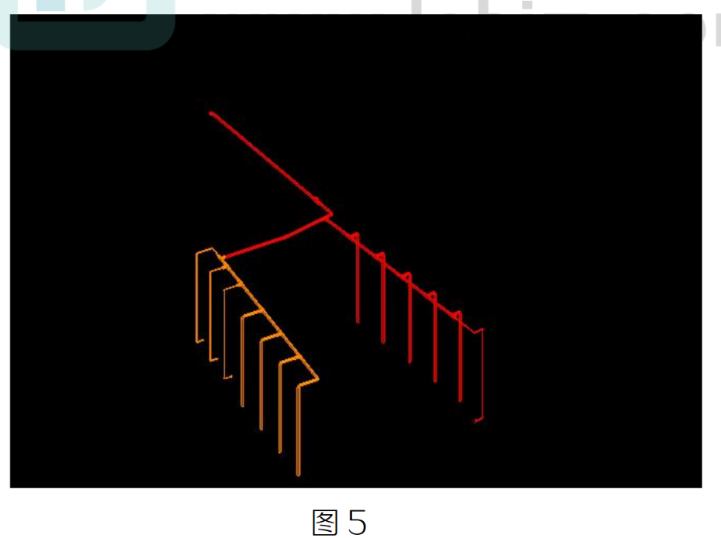

第四步:用相同的方法绘制另一种系统的管道,用修剪命令( 快捷键 TR)将两个不同系统的管道连接在一起，这样就可以快速将这个系统一分为二了。如图5 所示

拓展:此方法还可用于已连接机械设备的风管系统，可以快速的更改管道系统并不用断开管件，不会影响该系统的管件连。
