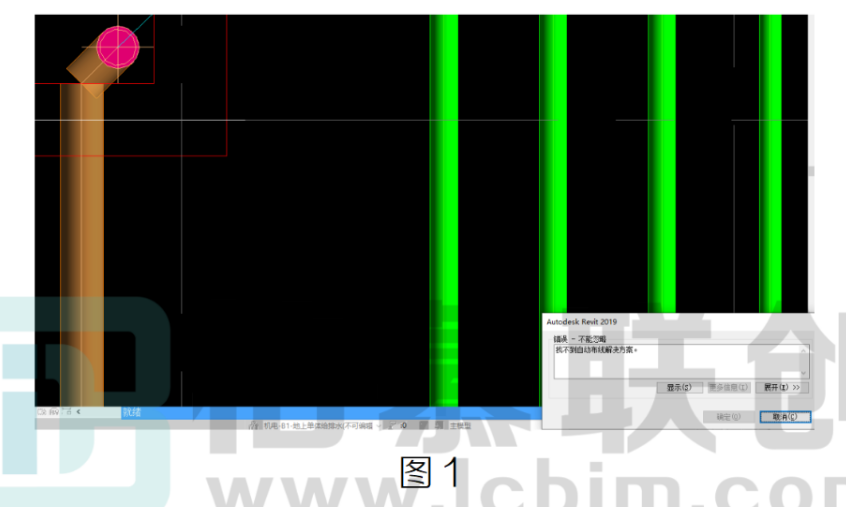

建模时，会碰到靠的非常近的管道，软件提示无法连接，如图1 所示:
这里给大家提供两种解决方法，可以根据具体项目的情况选择合适的方法。方法 1:

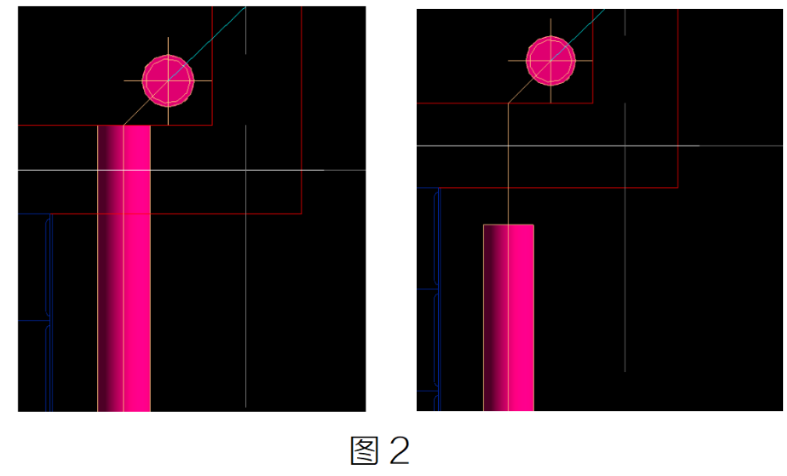

将其中一根管道往后挪一下，如图 2 所示

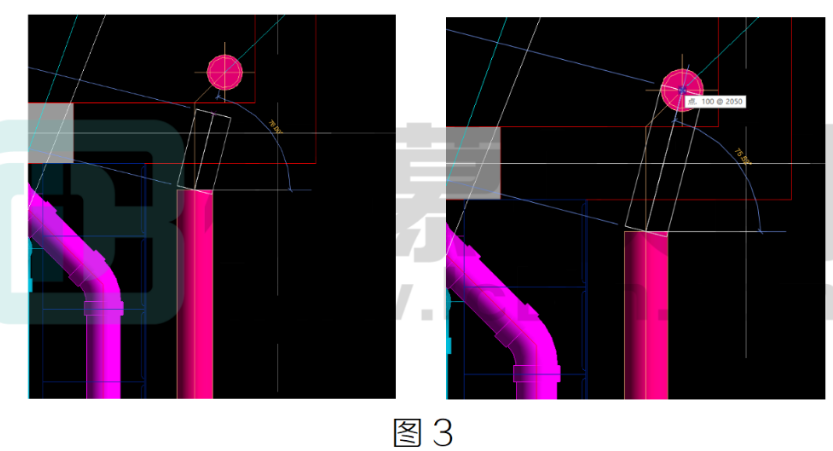

新端点出发绘制和连接管道，如图 3所示:
有时候，弯头位置是给定的，这种情况可以按方法二绘制。
方法 2:

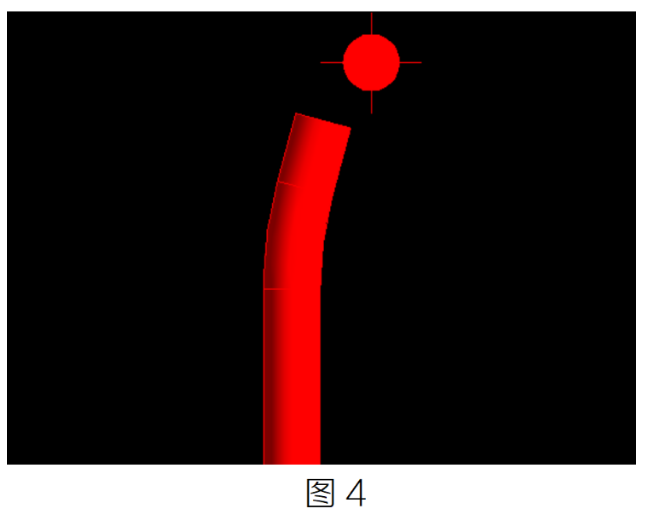

先绘制一个方向靠近立管圆心的弯头，如图4所示

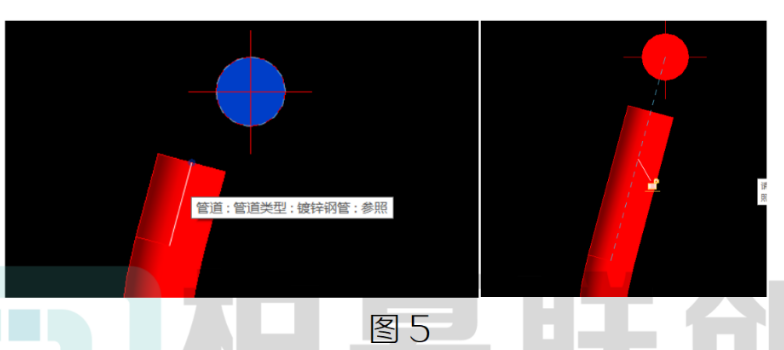

使用 AL对齐命令，点选管道中心线和立管中心对齐，如图5所示:

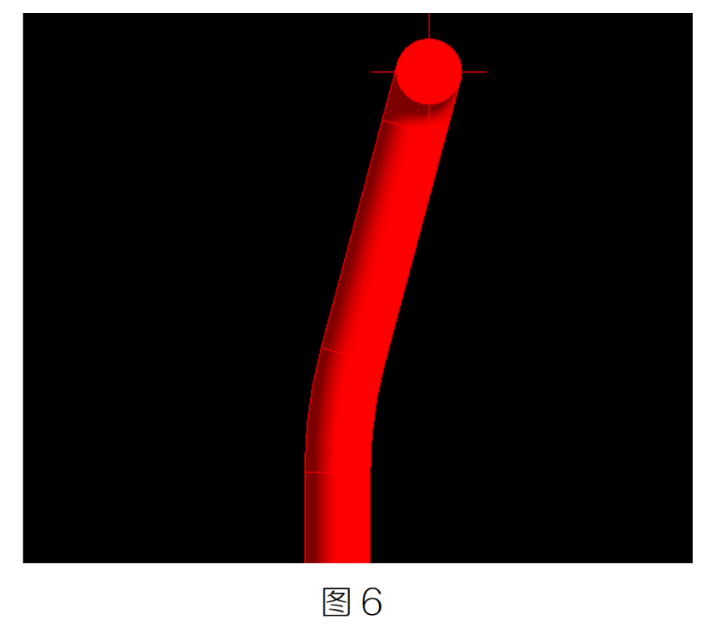

再连接水平管和立管，调整弯头位置和底图对齐，如图6所示：
