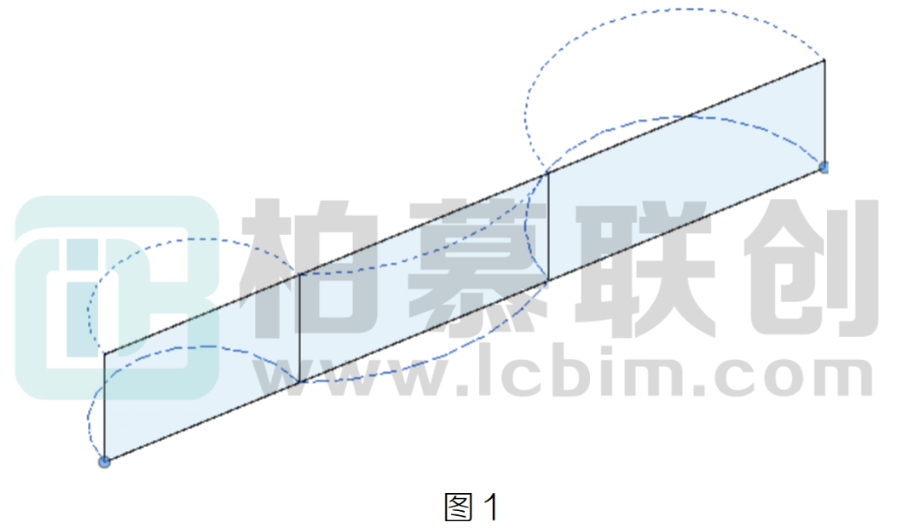

在 Revit 建模过程中，商业楼外墙常为幕墙，我们在使用幕墙绘制弧形段时募墙往往是多块平直的嵌板拼凑而成，这时如何操作能让募墙平滑产生弧度呢?如图1所示：

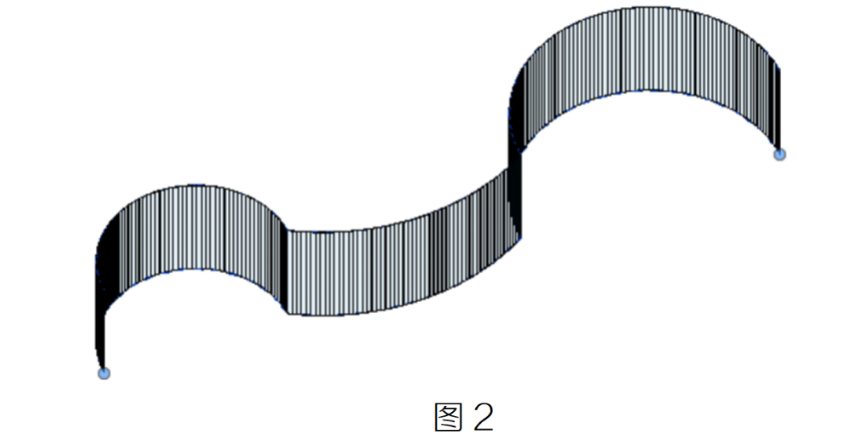

下面为你提供两种方法1.在弧形幕墙部分加幕墙网格对幕墙进行细部分割，分割后墙会随之产生弧度，如图2所示:
注:添加募墙网格进行分割时分割线越紧密，幕墙产生的弧度越平滑。此方法弧形幕墙依旧为平直幕墙嵌板组合而成。
2.我们知道慕墙由玻璃嵌板组成，而玻璃嵌板的平直属性让我们很难绘制弧形幕墙，那我们可以将幕墙嵌板替换为“基本墙”即可解决弧形问题。

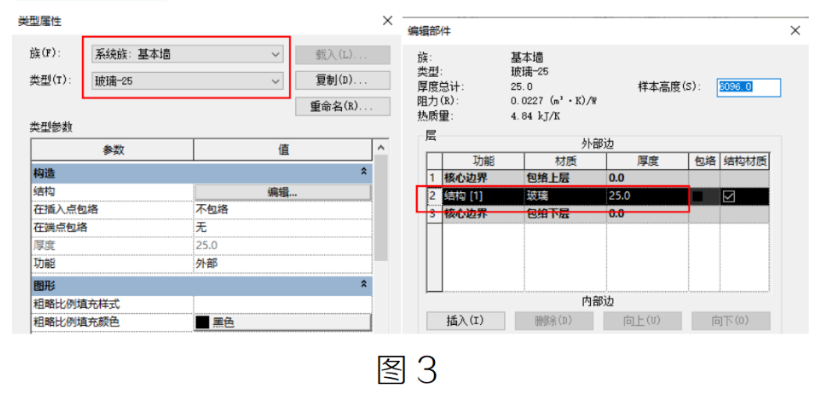

首先我们需要创建一个常规墙体类型，将其厚度修改为玻璃嵌板厚度(例如厚度为 25 )，同时修改类型名称为“玻璃-25”并赋予其材质为玻璃，方便后期替换嵌板类型。如图3所示：

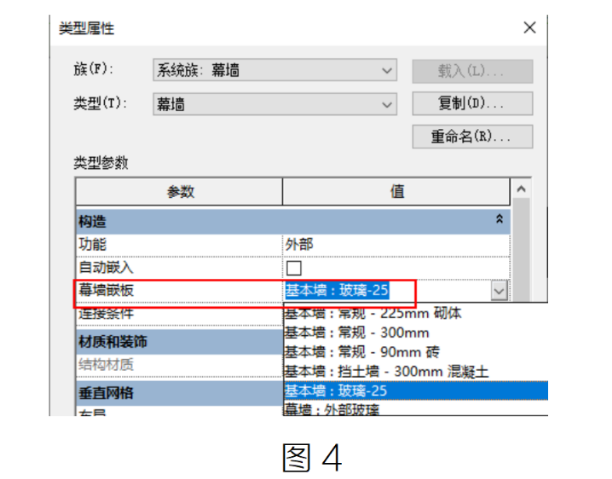

然后新建慕墙，在属性面板下“编辑类型”中修改慕墙设置将幕墙嵌板替换为新建的常规墙体“玻璃-25”。如图 4所示:

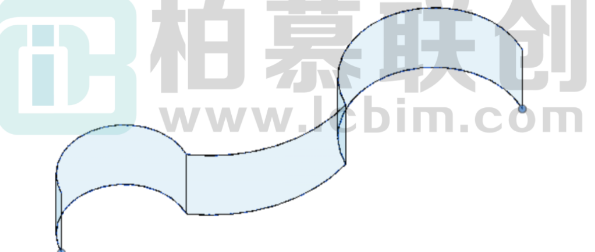

设置完成后绘制幕墙即可产生弧形。如图5所示:
