在利用 Revt 制图中，往往会有很多重复性的编辑行为，浪费大量时间及精力。可视化编程 Dynamo 技术的出现，在某一些方面大大得提高了建模的效率。在某一些场合，在汇报平面布置图的时候，对于说明每一个房间名称的时候，如何把每一个房间名称快速生成三维立体字体。

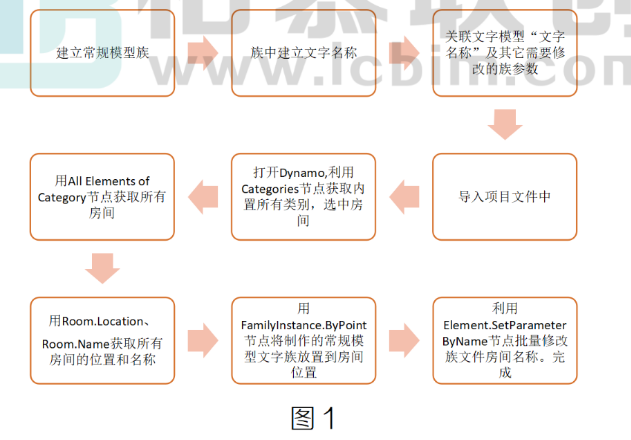

今天就在柱布置方面为提高布置效率方面，阐述建模步骤，如图 1所示:
(一)整体流程
(二)具体流程

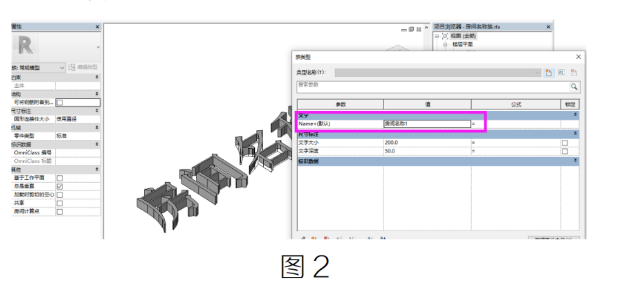

(1)建立文字常规模型，并且关联易懂族参数至“文字名称’参数，如图2所示:

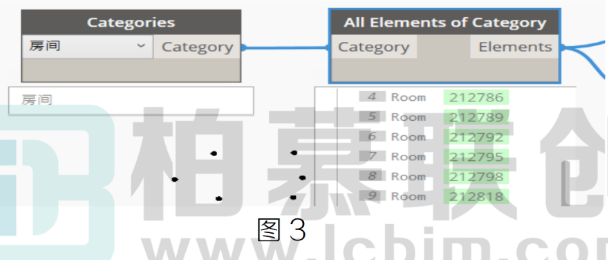

(2)利用 Categories、All Elements of Category 俩个节点筛选出模型中所有房间，如图3所示:

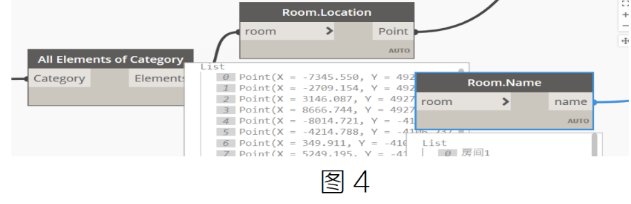

(3)利用 RoomLocaton、"Room.Name 俩个节点分别获取房间的位置和名称，如图 4所示:
