BIM教程 | 图纸整合时颜色变成一样的了怎么办（二）图文教程（文/小七）

接上篇，出现这种无法解决的 BUG 问题时，让我想到了另一种方法 ，在图层上做文章。

首先，既然它的问题是图层一样，那如果在 CAD 图中一个一个改图层，那也是很费工夫的，因为要找有影响的图层;且在 CAD中处理图纸，对于我这个 CAD 废物来说，简直太难了。

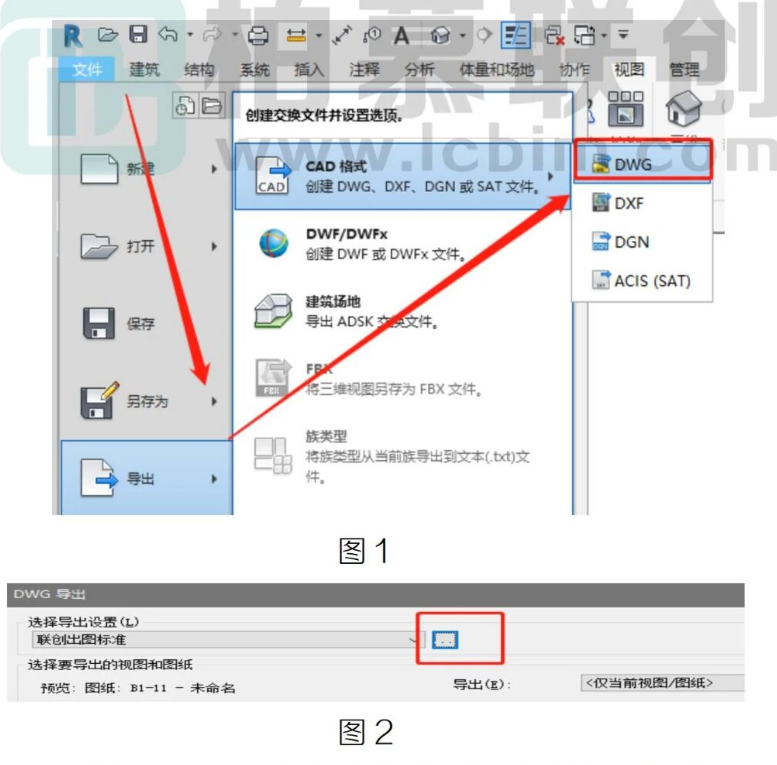

其次，在 Revt 中改图层，点击导出 CAD 图的设置，如图 1.2所示:

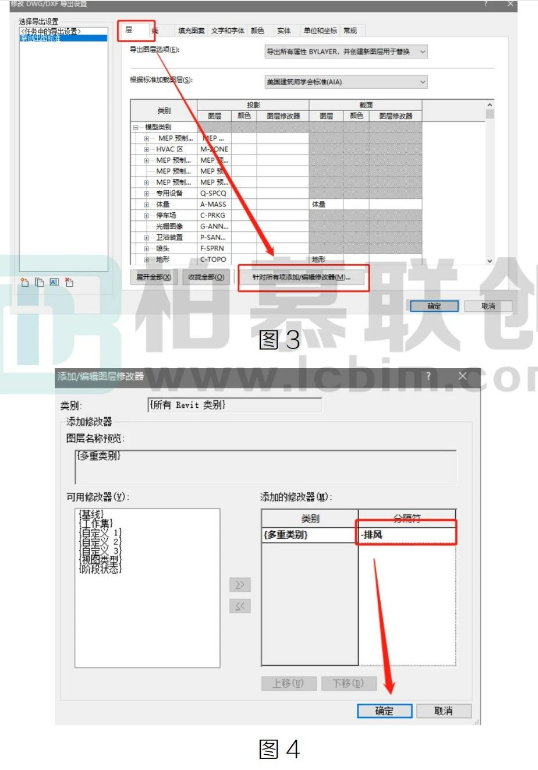

选择“针对所有项添加/编辑修改器”，给“多重类别”添加一个后缀，如图 3.4所示:

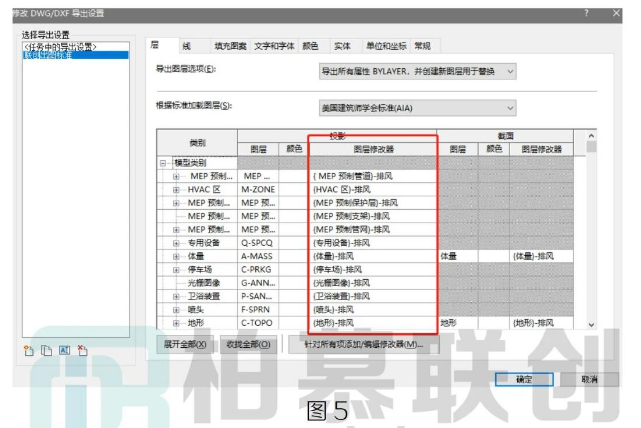

这样就会给导出去这张图纸中的图层都添加一个后缀，当然这也就需要我们一张一张导出想要的图纸，最后在 CAD 中复制粘贴为一张 CAD 图纸，如图 5 所示:

这也是一种另辟蹊径的方法。当然，这种方式有优点也有缺点优点是傻瓜式操作，不用过多思考;缺点是导出的图纸如果很多就会很费时间。

再给大家一个小建议，处理完当天紧急情况后，后面也可以再次尝试使用第一种方式，因为我时隔多天后，再次尝试使用第一种方式，发现毫无毛病……
