如何在 Dynamo 中创建属于自己的自定义节点包呢!
别急!
在开始之前，我们需要知道为什么要创建自定义节点，就用Dynamo 原生节点不好吗?耗时费力，真的值得吗?

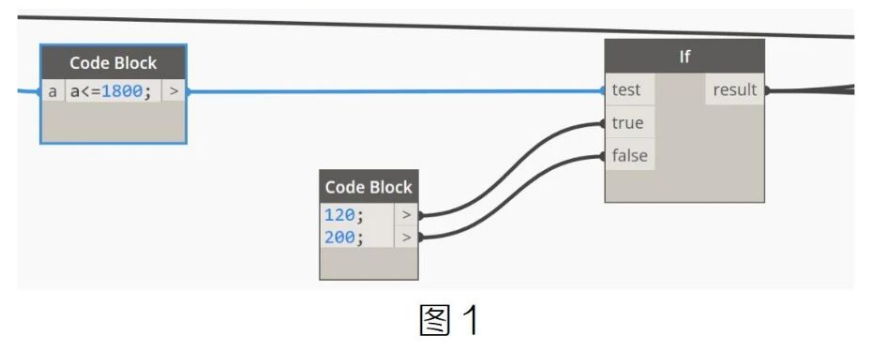

举个例子，小编之前发过一篇每日一技“1527 基于Dynamo快速生成门窗过梁”其中第 5 步，用到了正 函数来确定过梁的高度(1 函数解读:当门窗宽度小于等于 1800mm 时，I 函数输出过梁高度为 120mm，当门窗过梁宽度大于 1800mm 时，输出过梁高度为 200mm )，如图1所示:
对于过梁高度的界定看起来好像没什么不妥，但是在实际项目中，对过梁高度的界定分为很多尺寸，遇上超过两种以上的过梁高度尺寸，该怎么去定义它呢!如图2所示:
表中对于过梁高度的界定大体可以优化为:洞口小于 1800mm宽,过梁高度为 120mm;洞口宽大于 1800mm 小于等于 2700mm时,过梁高度为 180mm;洞口宽大于 2700mm 小于等于 3300mm时，过梁高度为 240mm;洞口宽大于 3300mm 时，过高度为300mm;如果遇上上述情况，Dynamo 原生节点已经无法实现功能时，就需要使用自定义节点来达到目标效果。
接下来进入主题，如何在 dynamo 中创建自定义节点?

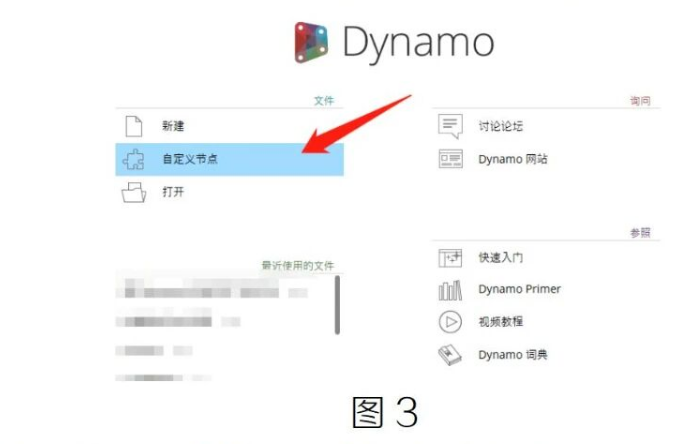

这里介绍一种方法，在项目文件外创建自定义节点:在Dynamo 起始面板，直接点击自定义节点创建，如图3所示

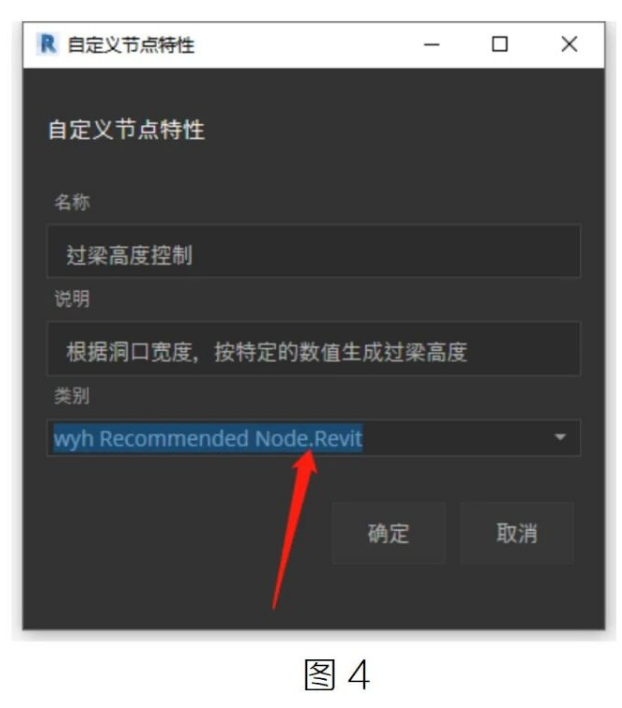

2.输入名称及节点说明，类别中的小点前面(wyhRecommended Node)代表自定义节点包的名称(是自定义节点包的名称，不是自定义节点的名称)，小点后面(Revt)代表自定义节点的类别(相当于二级目录)，完后之后开始自定义节点包。如图 4 所示:

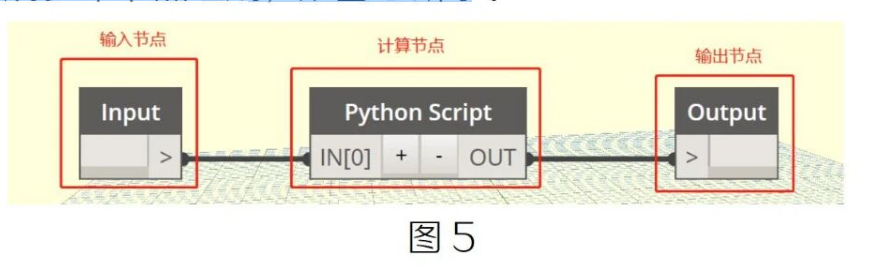

3.自定义节点主要由输入、输出、计算节点三部分组成，各部分可以有多个节点组成，如图5所示：

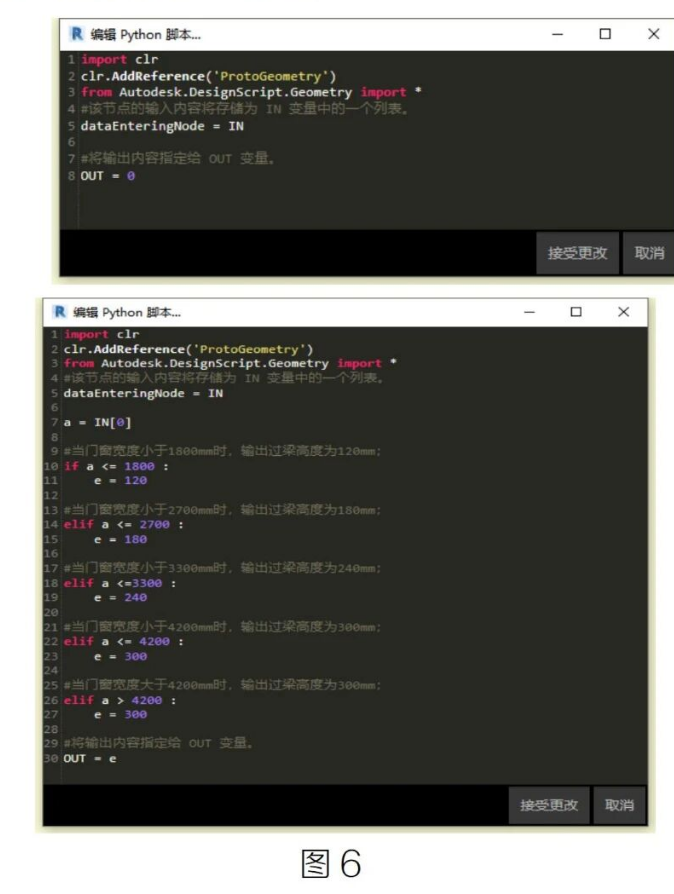

4.这里以上述过梁高度为例，要实现输入不同的洞口宽度，输出对应的过梁高度，要实现这个功能需要用到 Pvthon Script，这里直接搜索 Python Script 就可以在库里面找到这个节点，右键选择编辑，进入如下图所示界面，前面5行代码由系统默认，由于这里只做一个简单的正 函数,用不着以上节点,可以选择删除或保留这里以系统默认为准。直接在第6行开始输入需要的代码和计算流程，完成后如图 6 所示:

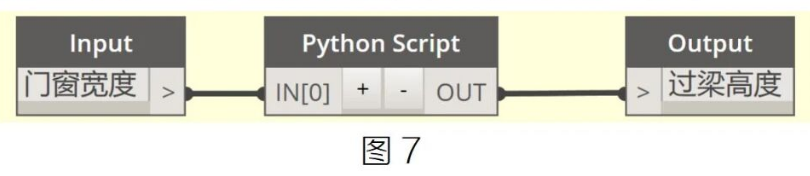

5.完成之后定义输入输出节点，保存，如图7所示:

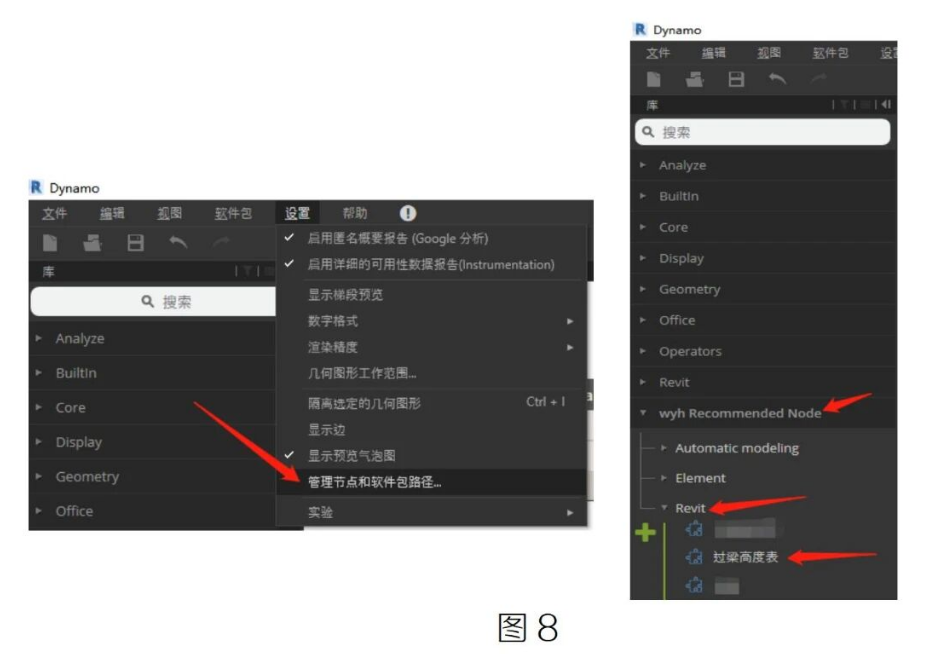

6.最后调用自定义节点，在设置中管理节点和软件包路径中添加自定义节点的保存文件夹，即可看到自定义节点包，如图 8所示：
7.在生成门窗过梁的项目文件中，替换输入输出节点，即可看到根据不同门窗宽度生成的过梁高度，如图9所示:

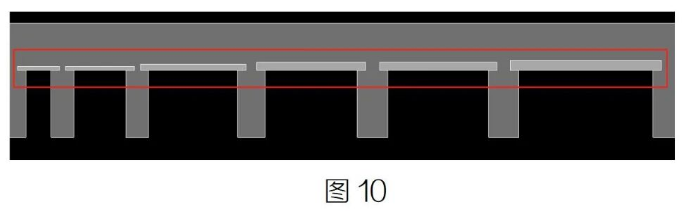

8.运行程序后，自动生成不同高度的过梁。根据不同项目更改过梁高度界定标准，如图 10所示:
根据不同项目更改过梁高度界定标准，就可以在其它项目上完美使用，对于需要做二次深化、砌体排布、结构深化的项目是不是很方便呢!
