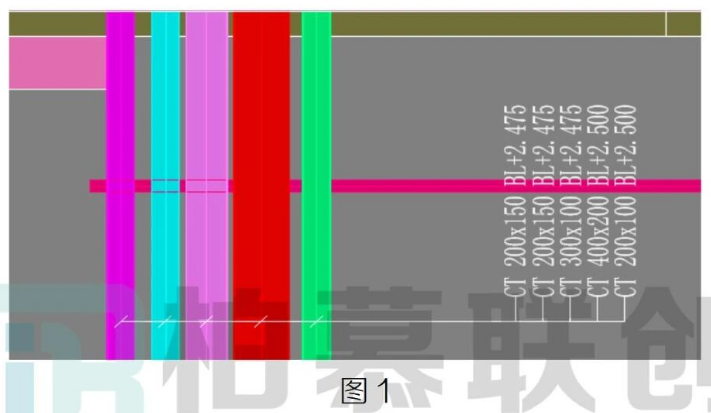

使用建模大师的“管线标注”功能标注桥架时，标注内容中不能体现出桥架的类别，如图1所示:

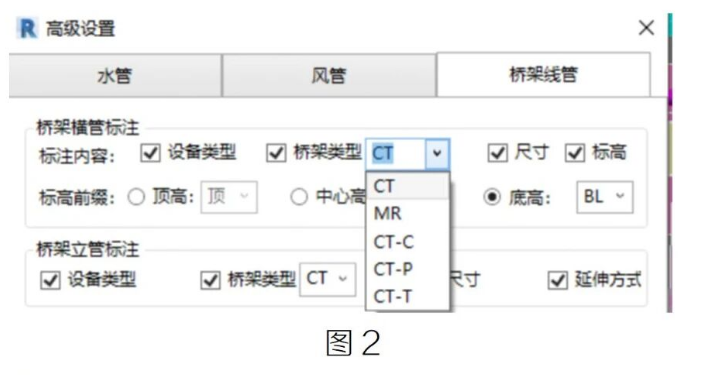

插件能标注“设备类型”，可以把桥架的类别填写到“设备米型”参数中，如图 2 所示:
传统方法步骤为:(1)新建一个视图;
(2)设置视图可见性，只显示电缆桥架图元;
(3)为视图应用视图样板，加载桥架过滤器
(4)通过过滤器，一次只显示一种桥架;
（5）选中所有图元，过滤出桥架
（6）修改选中的桥架的“设备类型”参数;(6)
(7)重复修改其他类别的桥架

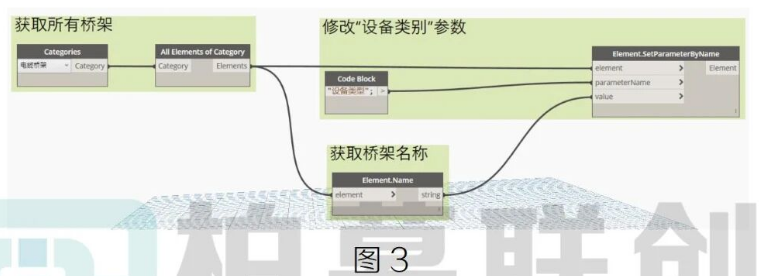

可以使用 Dynamo 简化操作，如图 3 所示:

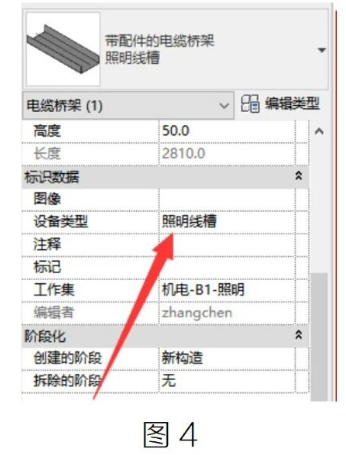

运行程序，所有的桥架“设备类型”参数就被填写好了，如图4 所示:

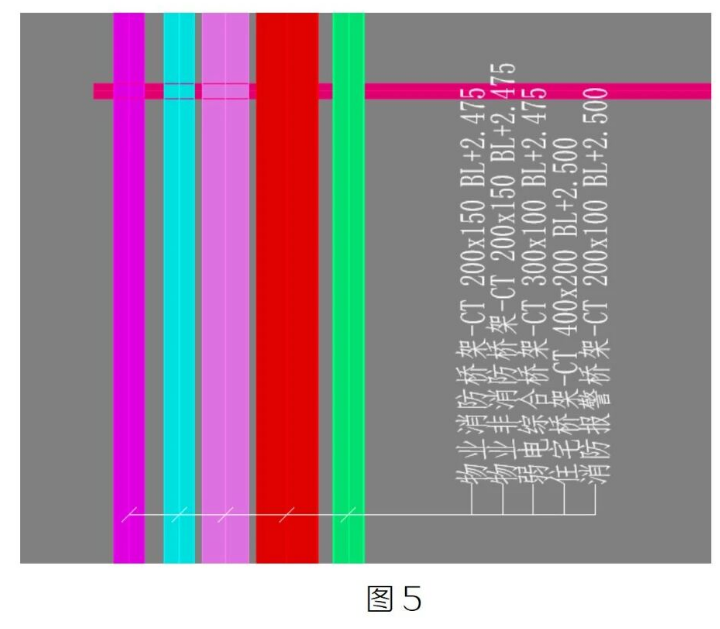

用插件标注效果，如图5所示:
