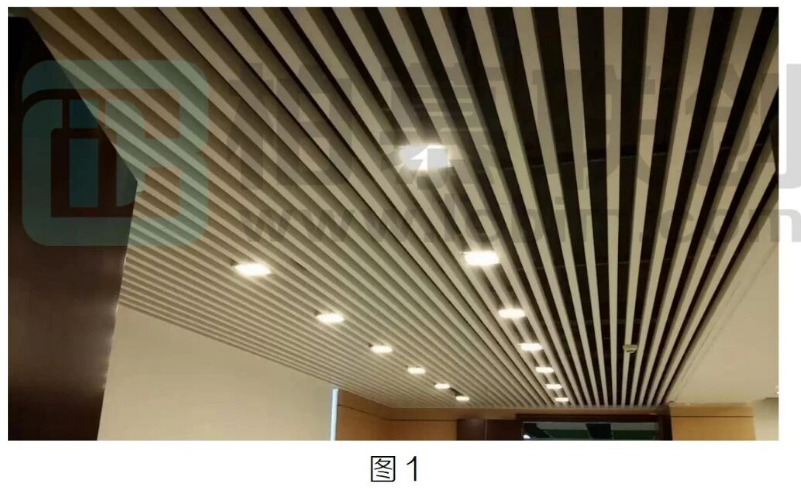

铝方通吊顶是公共场所常用的一种吊顶方式，常用于隐蔽工程繁多人流密集的公共场所，便于空气的流通、排气、散热的同时能够使光线分布均匀，使整个空间宽敞明亮。如图1所示：
有没有一种便捷的方法快速绘制铝方通吊顶，要也能满足工程量需求呢?
下面介绍一种相对较容易的一种方法:能自动分割玻璃斜窗。
在每日一技 972期，高东东老师介绍了“利用迹线屋顶创建天花格栅吊顶”，其实方法类似。

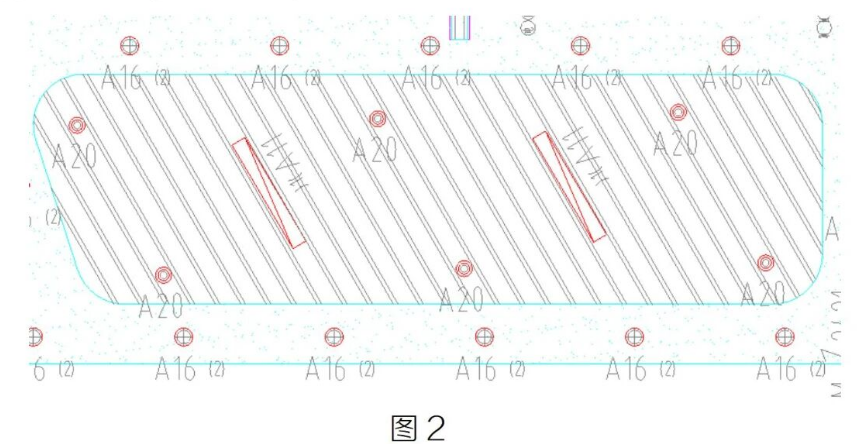

使用玻璃斜窗命令绘制铝方通吊顶的边界轮廓，注意取消边界线的坡度，如图2所示：

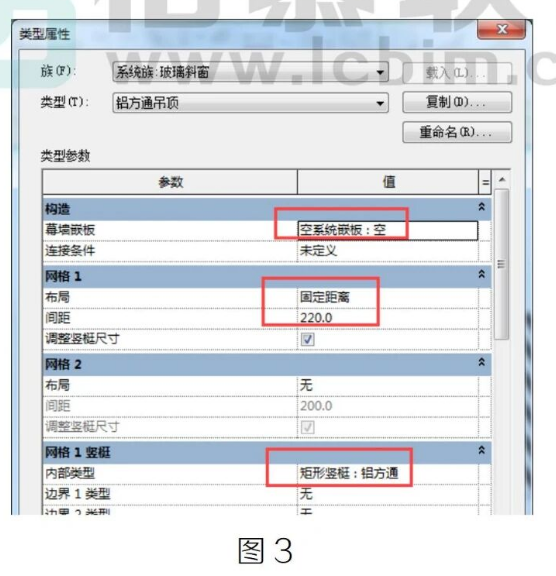

2.设置类型属性，幕墙嵌板使用“空系统”，网格1设置分割间距，对应网格1竖梃类型设置为预先设置好的铝方通。如图3所示：

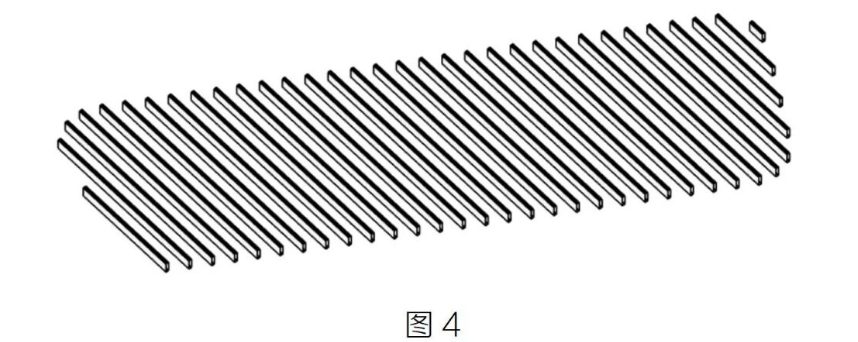

注意网格1与网格2的定义，一般来说，网格1的方向与绘制吊顶边界线时绘制的第一根线方向相同，大家可以测试确认。3.完成之后可以通过属性栏中角度、对齐等选项对吊顶进行细微调整，如图4所示：

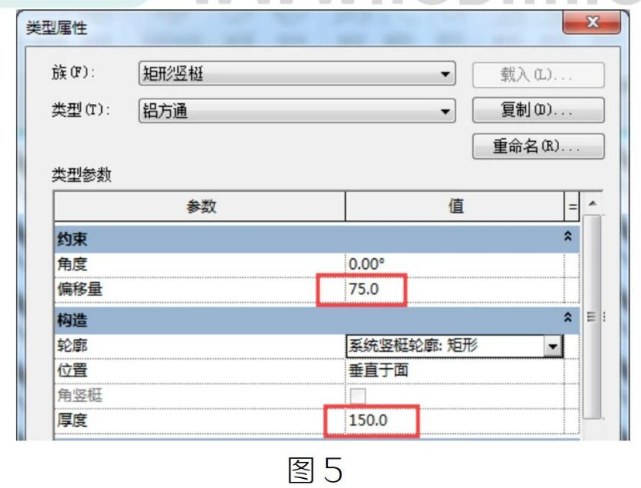

这里需要特别提醒的是，设置铝方通竖梃时，需要在高度方向上做一定数量的偏移，保证铝方通底部高程与吊顶高程一致(便于设置吊顶高程)，具体偏移数值与竖梃尺寸及轮廓相关，如果使用的系统自带矩形轮廓，需要向上偏移铝方通高度的一半。如图5 所示
