关于机电模型中很多零散的构件，如开关、插座、烟感等，本身放置难度不大，但是数量多，耽误时间;很多插便提供了翻模功能，直接识别图块生成构件，如橄榄山的“CAD 图块生构件”但是这种功能使用有一个前提，就是这个构件在 CAD 中必须是一个块，一旦被打散变成线就不行了。如果不巧刚好遇到了被打散的图纸，那就只能一个个手动放置了。
针对这种情况，小编给大家提供一种借助于 Dynamo 快速自动布置的方案。本文就以消火栓箱为例，介绍这种方法，

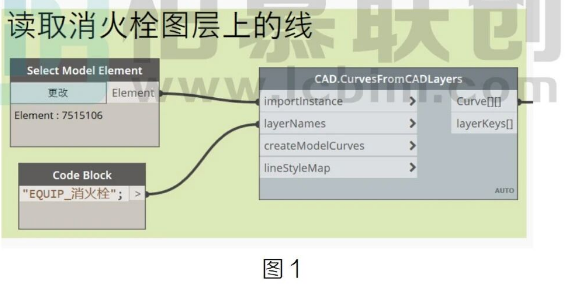

1.读取消火栓图层上的线,设别其图层,如果图块图层不唯一此方法不可行，或者说需要后面再判断一下，如图1所示

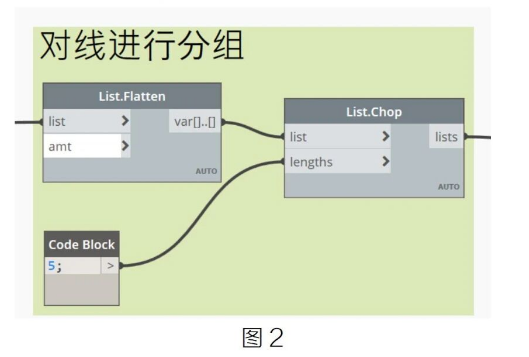

2.对相近的线进行分组，如图 2所示:

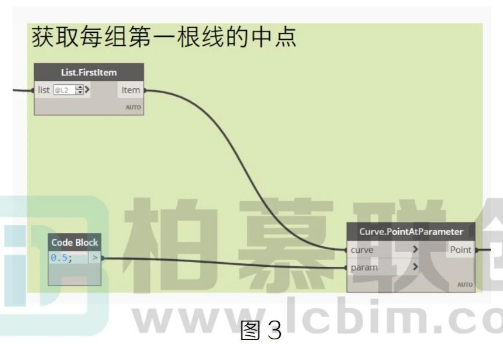

3.获取每组线中第一根线的中点作为插入点，如图 3所示：

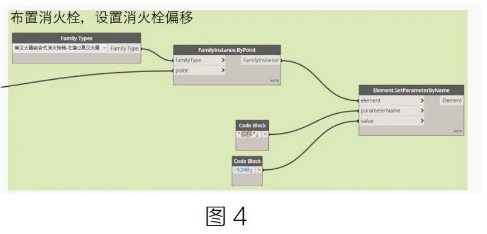

4.赋予对应的消火栓族进行放置即可，如图 4所示:
此方法没有考虑消火栓箱的方向，只是讲解一下通用方法。针对不同的族，需要在此程序上添加一些其他的内容，比如方向、角度的判断。
