在绘制幕墙时通常不会整面幕墙均为玻璃嵌板，个别嵌板需要我们自定义形状及材质。例如玻璃嵌板后方存在铝板背衬来遮挡后方结构构件，为了方便需将背衬铝板于玻璃嵌板做为一体，随后在所需位置替换嵌板类型即可。这时出现铝板与玻璃反向时，该怎么做呢?如图1所示:

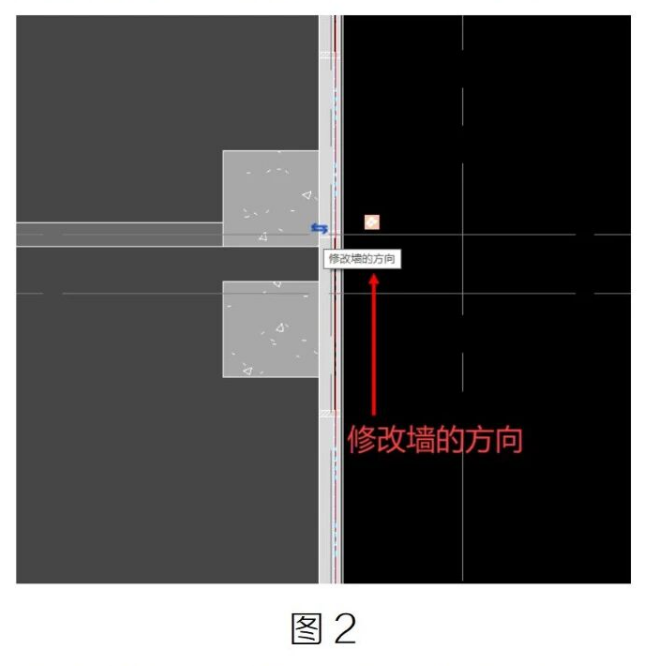

修改墙体的内外方向，墙内外方向变化后嵌板亦改变方向，故当嵌板出现整体反向时适用。如图2所示：
2.修改自定义嵌板，为嵌板添加一个“双向垂直”控件即可在项目中任意切换单个嵌板方向。

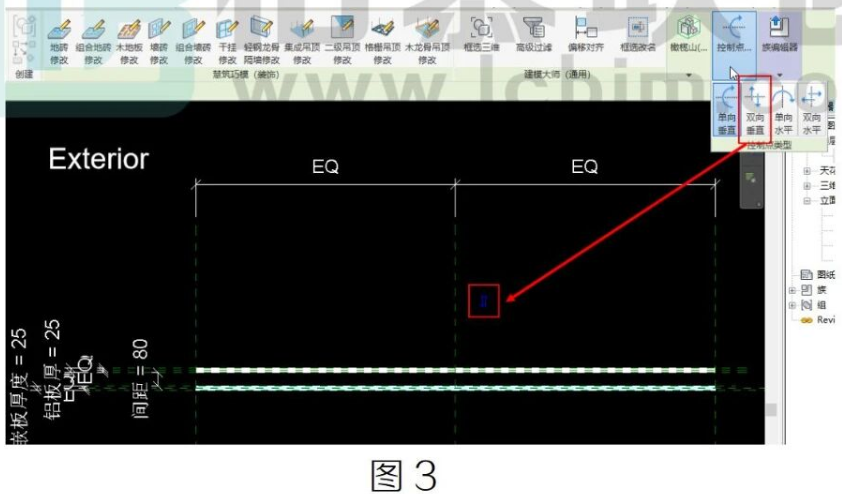

新建“公制幕墙嵌板”族文件，自定义完成所需嵌板形状，在平面视图中点击“创建”面板下“控件-双向垂直”命令，在平面视图中点位置(可任意位置)放置控件即可。如图3所示

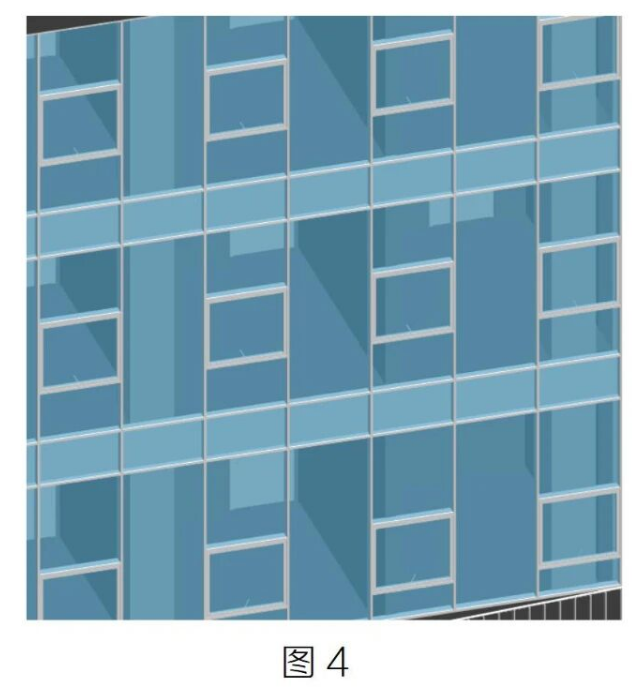

3.将添加好控件的嵌板族文件载入项目，即可通过选中嵌板并单击空格键对嵌板进行任意方向切换。如图4所示:
注：自定义募墙门窗时也可通过添加控件来完成开启方向的切换。
