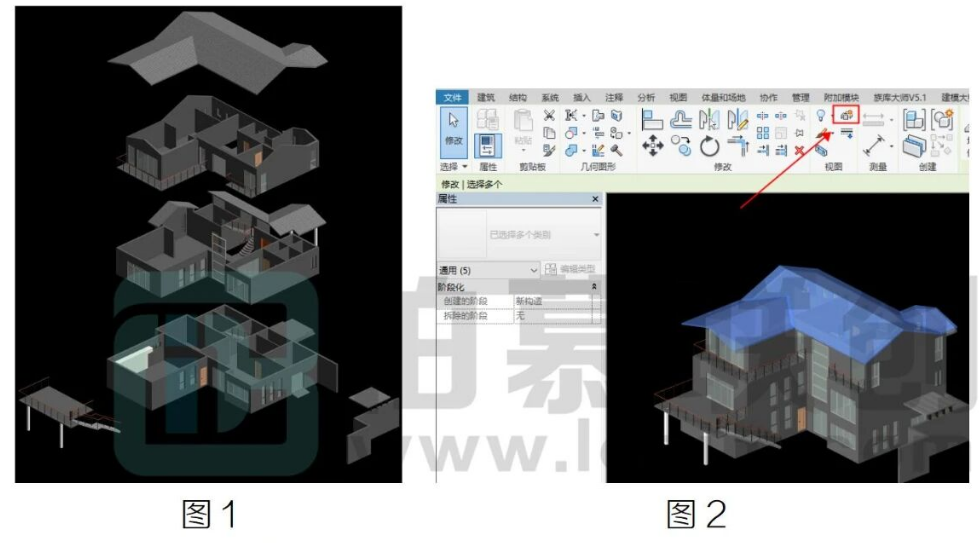

在工作中遇到进行方案汇报的时候为了更直观的展示模型组成部分及内部构造我们通常会使用炸裂效果图，如图1所示：

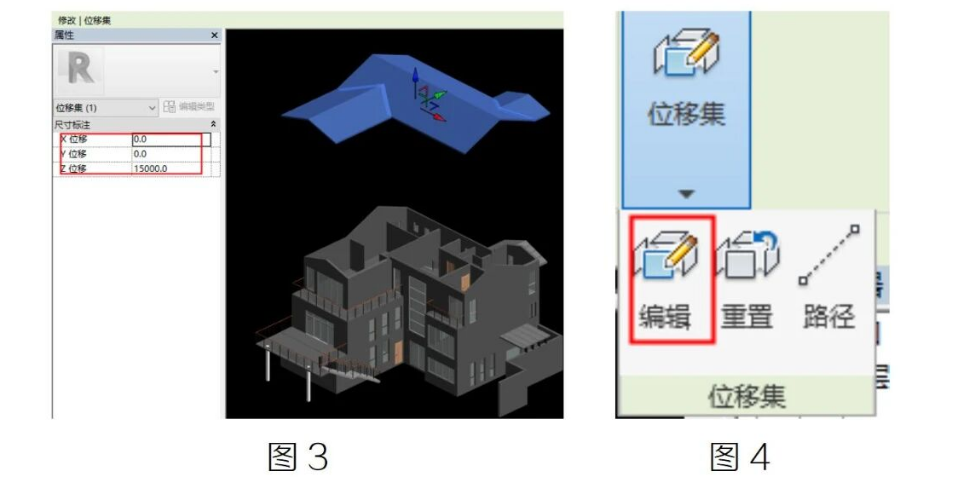

绘制炸裂图首先在 Revt 中先复制一个三维视图并重命名为炸裂图，然后使用置换图元这个命令来创建位移集，如图2所示将需要移动的构建选中，单击置换图元命令创建选中构建的位移集，并在属性栏输入 X、Y、乙坐标位移值，这样就得到了该位移集的炸裂效果，如图 3 所示:

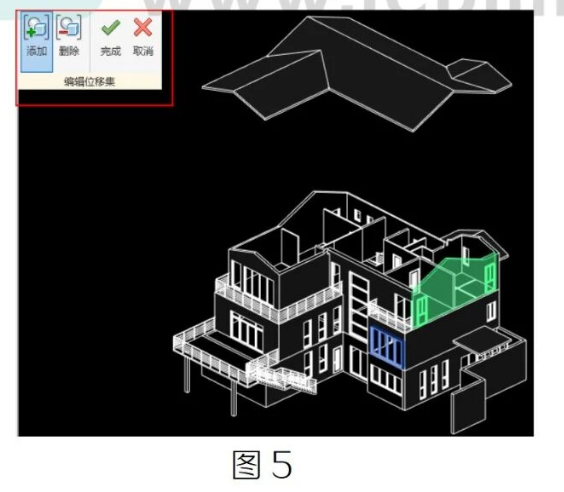

如遇到在一个位移集中构件太多，怕出现多选或漏选的情况我们可以先选中单独一个构件创建出位移集，然后在位移集命令选择编辑命令，在编辑命令中左键单击激活添加命令再逐个左键单击需要添加进位移集的构建，选中的构建就添加进了该位移集，删除位移集中的构件同理，在编辑命令中左键单击激活删除命令再逐个左键单击需要删除掉该位移集中的构建。如图 4.5 所示:

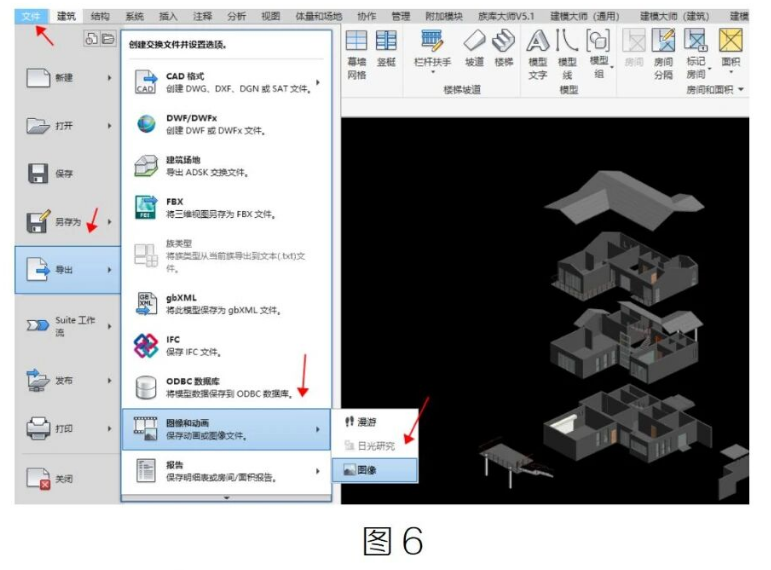

调完每个位移集后调整合适的三维视角，依次单击文件、导出图像和动画、图像，如图6所示:

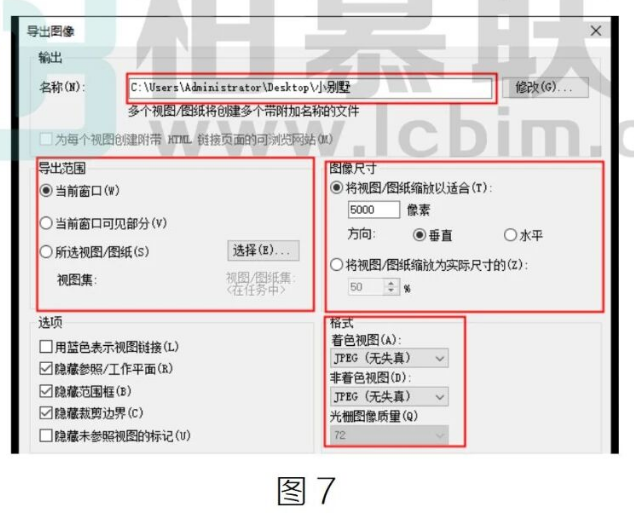

设置保存位置、导出范围、图像大小、图像格式，如图7所示：
最后点击确定就得到了图1这样的一张炸裂效果图，后期可以通过其他软件添加文字和路径线。
