18 期 BIM 等级考试已过，小编发现第四题的屋顶比较有意思这里给大家分享一下屋顶的创建方法。题目要求搭建的屋顶，如图1所示：

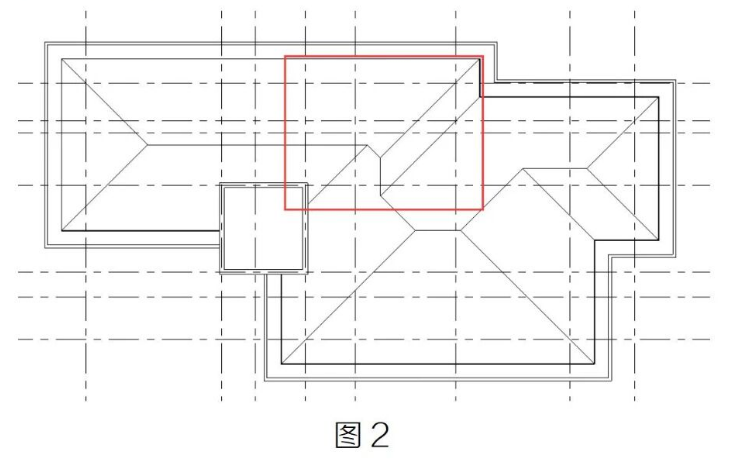

用常规的迹线屋顶，沿着屋顶外边界绘制好屋顶后就发现有一些问题。屋顶的部分找坡线与图中不同，如图2所示:

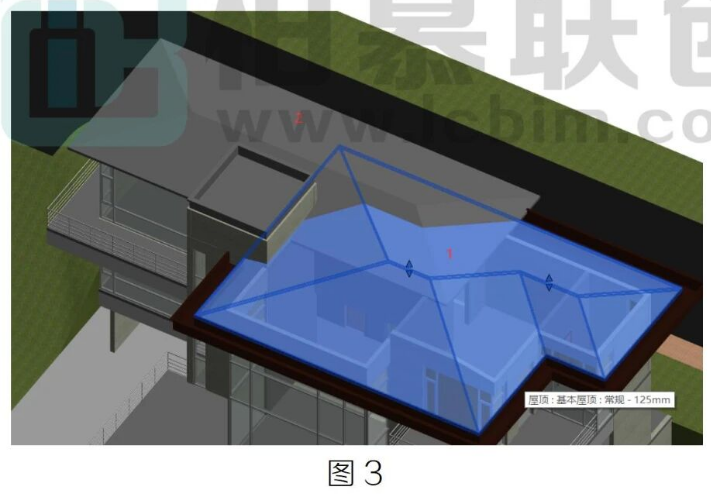

此时，观察发现，图中其实是两个屋顶进行连接而成的大屋顶。所以先分别将两个屋顶创建好，它们是互相重叠的，如图3所示：

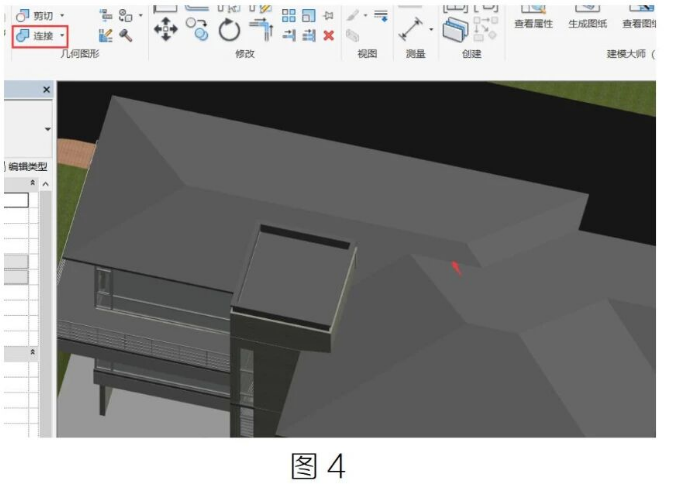

使用连接命令将两个屋顶相连接，使它们的相交线明确显示可被选中，如图 4所示:

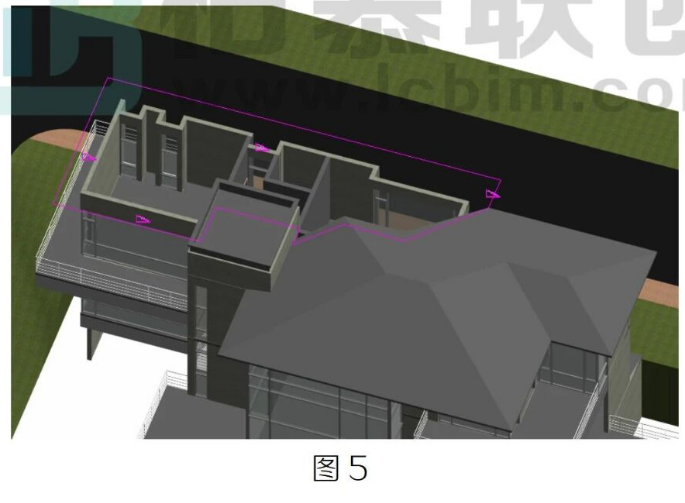

最后依次编辑两个屋顶的边界，按照重叠边和平屋顶边界拾取边界，并取消不需的坡度，完成屋顶即可，如图5所示:
