在建模或者出图的时候，为了简洁画面和更好的区分某些族的特定功能时，会为这些族修改专门的二维表达。这时就用到了调整可见性与符号线相结合的方法。

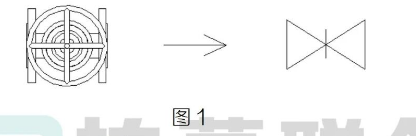

以这个闸阀为例，可以看到在平面视图中这个闸阀的平面表达和其图例不一致。如图1所示:
接下来需要将左边这个平面视图更改为右边这样更容易识别的品二维图例。

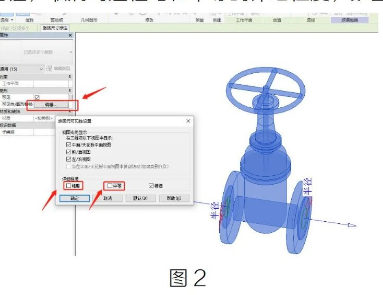

首先进入族编辑界面，选中阀件中的所有生成的形状并在属性栏中编辑可见性，取消勾选粗略和中等的详细程度，如图2所示

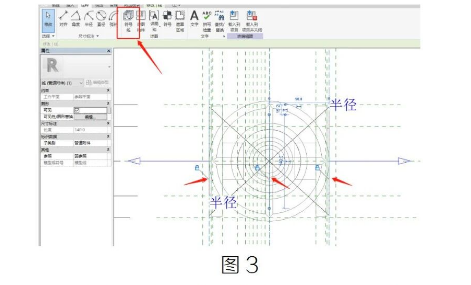

然后进入到族的平面视图为这个闸阀添加二维图例，并将“符号线”所在相应的参照平面上，如图 3所示:

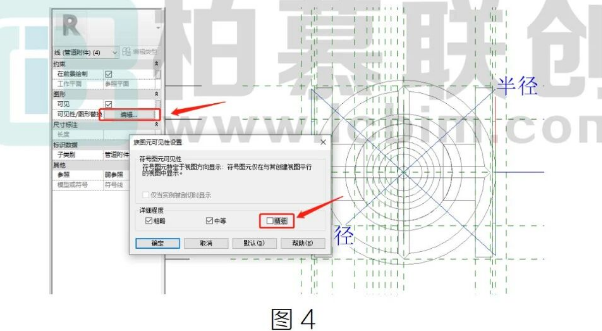

最后将用来绘制二维图例符号线的可见性中取消勾选“精细”的详细程度，如图 4 所示

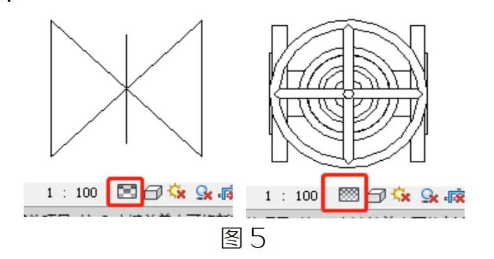

完成后将族载入到项目中，就得到在“粗略”和“中等”详细程度中显示二位表达，在“精细”程度中显示为平面俯视图的族了如图 5 所示:
