BIM教程 | Revit模型导入Navisworks位置发生偏移怎么办的解决方法的图文教程（文/WJ）

使用 Navisworks 对各专业模型进行“附加”或“合井”整合时，偶尔会出现需整合的模型位置发生偏移，遇到这样的问题我们该如何做呢?

1.确定模型搭建时是否采用统一的标高轴网进行，在 Revt 软件中链接模型便可确定，若未采用统一样板且急需整合时通常采用以下方法:

使用 Revt 对各专业模型进行链接，将位置不一致的模型移动到对应位置，将整个链接文件导出.NWC 文件格式再用Navisworks 打开文件即可，此方法对专业模型较大或专业繁多时不适用，容易造成电脑卡顿。

2.使用统一轴网且发现使用Revt 对模型整合时位置正确，而采用 Navisworks 整合时模型位置发生偏移。遇到此类问题采用如下两种方法:

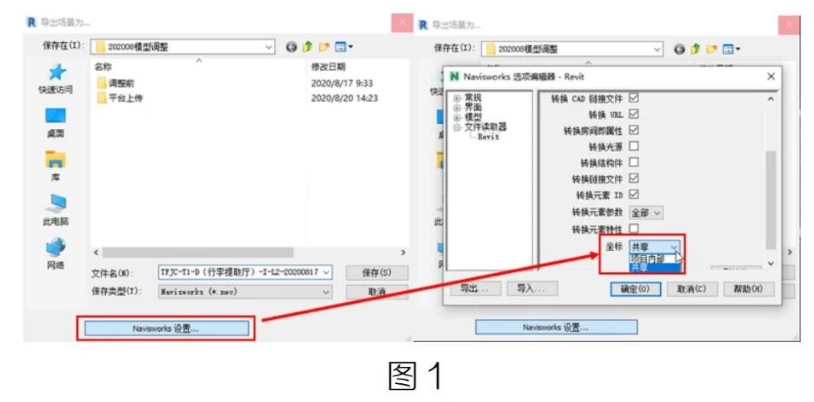

注:模型较大时旋转“到正北的角度”较卡顿，建议进行导出设置

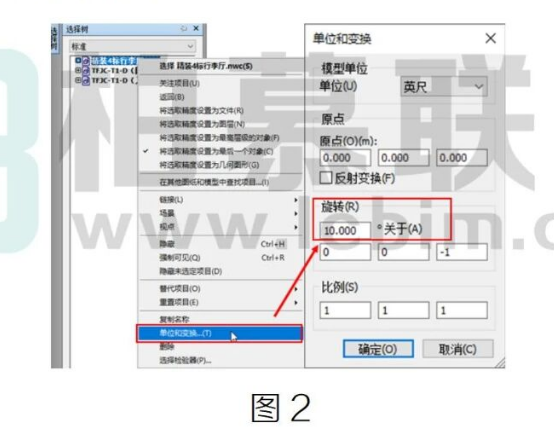

(2)使用 Navisworks 进行模型调整，将各专业.NWC 文件使用 Navisworks“附加”在一起，在“选择树”中选择位置发生偏移的文件，单击右键选择“单位和变换”，调整旋转角度值R为“0”即可。如图 2 所示:

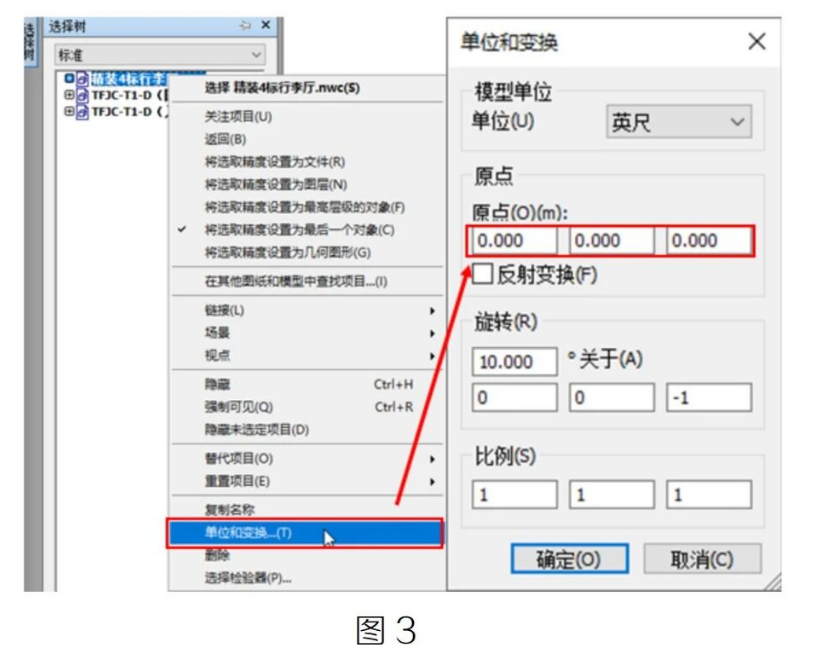

3.确定模型搭建时是否统一坐标原点，如未统一坐标原点，使用 Navisworks 进行模型调整，将各专业.NWC 文件使用Navisworks“附加”在一起，在“选择树”中选择位置发生偏移的文件，单击右键选择“单位和变换”，调整原点偏移值为“0”即可，如图 3 所示:
