BIM教程 | Revit中巧用类型目录方法的图文教程（文/BIM小妹）

在载入族的时候会自动弹出“指定类型”对话框，可以选择需要的类型以载入项目中，有效控制项目中族不必要的类型数量，避免累赘。如图1所示：

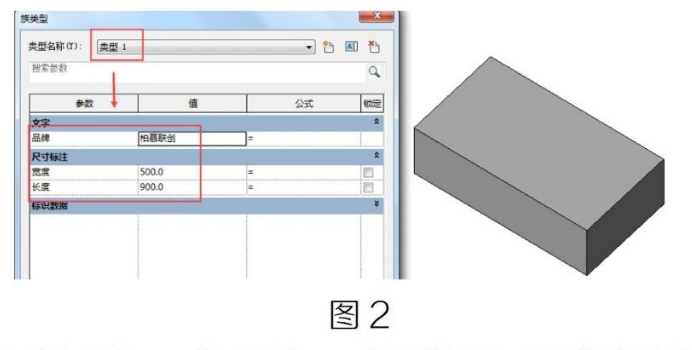

优势:在文本编辑器中编辑类型及对应参数信息，提高效率。举例说明使用过程:WWCCO1.族基本完成后，创建一个族类型，并赋予相应的参数值，如图 2 所示:

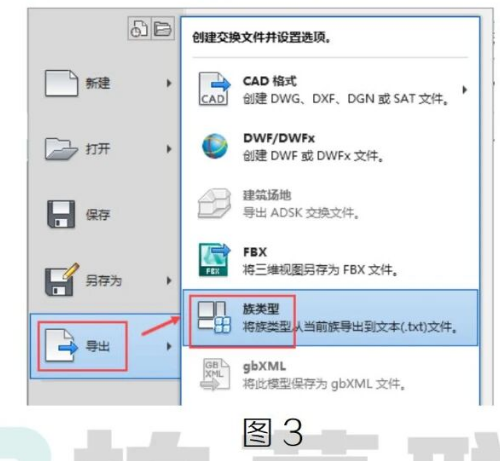

2、单击“文件”一“导出”→“族类型”，将刚刚创建的族类型导出为 txt 文件，注意文件名称要与族名称一致。如图 3 所示,

3、编辑 txt 文件。打开 txt 文件，可以在类型1前面添加一回车键，将文件显示为两行，如图4所示:

观察这个文件发现，第一行就是添加的参数信息(参数名称参数类型参数单位 )，第二行是对应类型中的参数值，就图示而言分别为:类型名称(类型1)，长度(900)，宽度(500)，品牌(柏慕联创 )。

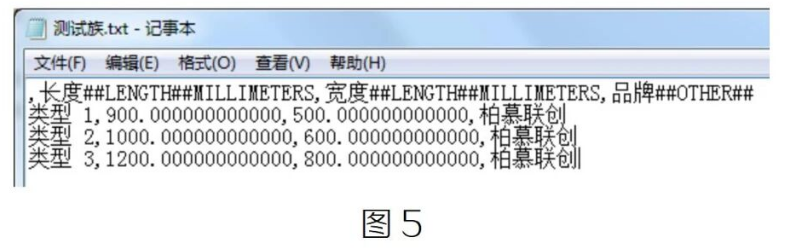

现在添加两个类型:类型 2和类型3;复制第二行，修改对应的值，完成后如图 5 所示:

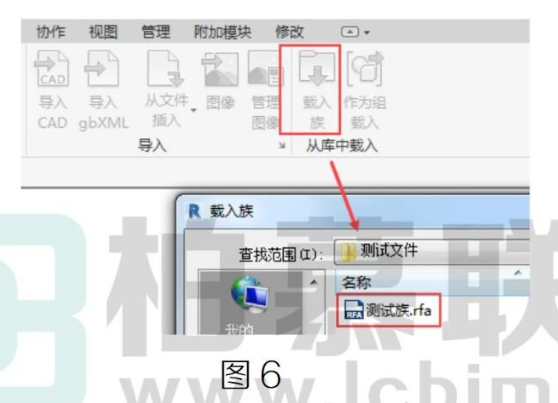

4.打开一个项目,“插入”→“载入族”，如图 6所示:

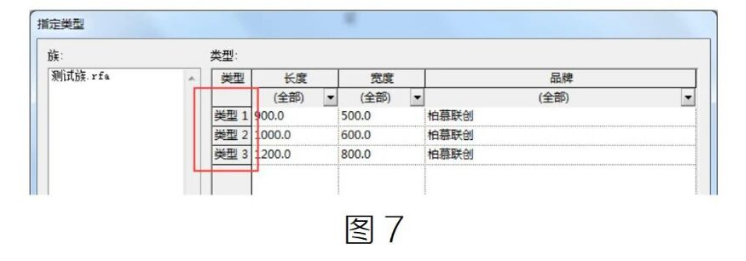

这时候就会弹出指定类型的对话框，如图7所示：

注意点:1.txt 文件名称与族名称要一致，且存放路径要一致;2.载入到项目中时，要采用“插入”一“载入族”，而不是将族拖入项目中。
