在进行完管综优化之后，为了更好的看懂走廊各专业之间的关系，可添加剖面视图来辅助我们，如图1所示:

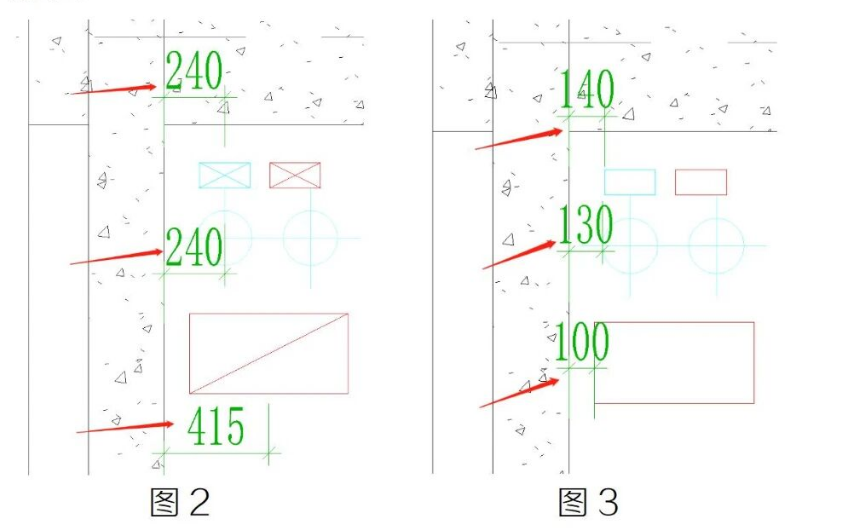

但在剖面视图中可能会遇到一个小问题，可能只能标注风管，桥架及水管中心到另一中心的距离，若我们想标注风管、桥架及水管边缘距另一图元边缘之间的距离，要怎么解决这个问题呢?如图2.3 所示：

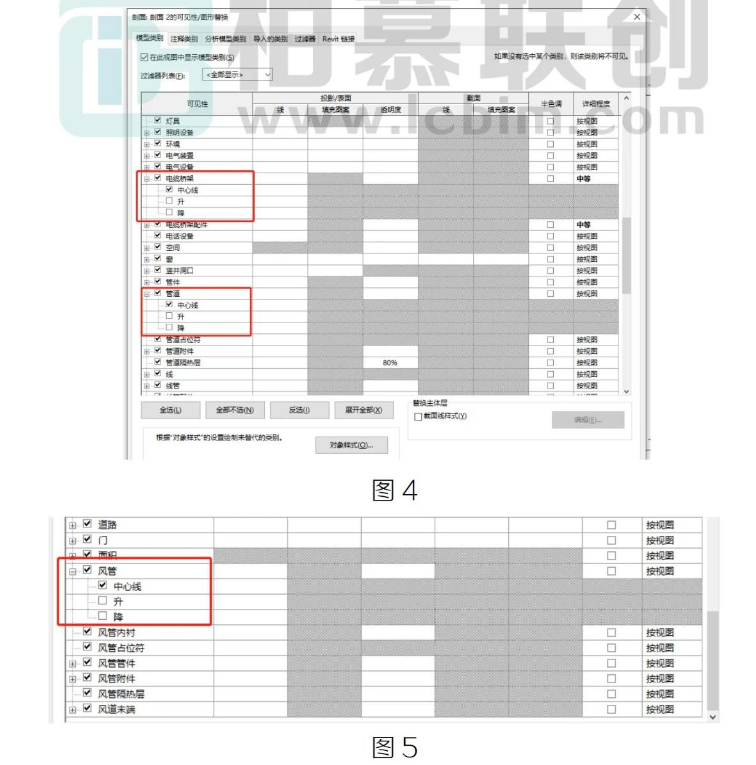

这个问题的解决方式与“可见性/图形替换”有关;打开“可见性/图形替换”对话框(快捷方式 V )，将“电缆桥架”、“管道”“风管”中“升”“降”取消勾选，如图 4.5 所示:

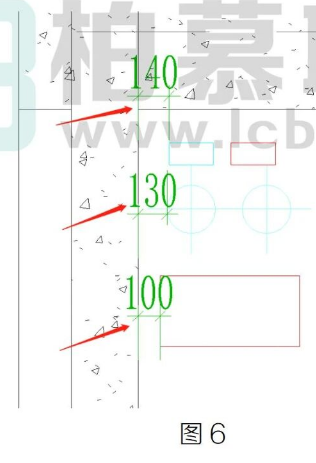

现在重新标注，就可以发现能标注风管、桥架及水管边缘了如图6 所示:
