前段时间有读者咨询，他在绘制体量模型，要在参照线上绘制一个可以向上偏移的点，如图1所示。

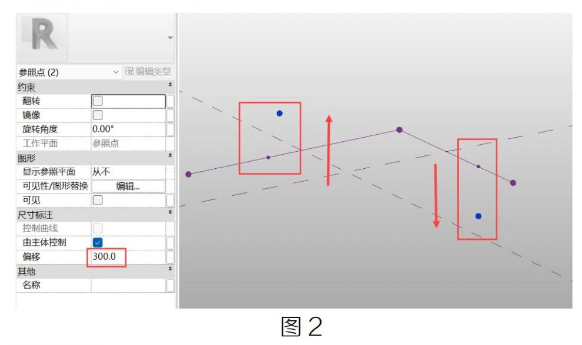

这时候发现这个点的偏移值为正值时，有些点向上，有些点又是向下。如图 2 所示:
当偏移值输入值为正时，参照点向上还是向下是由点所在参照线的防线决定的，那么参照线的方向又是怎么定的呢?参照线的方向在绘制线的时候就已经确定了，那么我们就来说说这个参照线的方向的规律性。
参照线是通过连接两个点生成的，那么线的方向就与放置点的先后顺序有关。

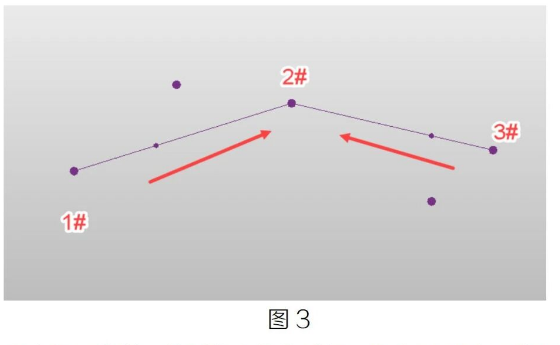

如图 3所示，放置点的先后顺序依次是1#、2#、3#，那么如果连接两个点成线的时候，先选择先放置的点，后选择后放置的点，则该参照线的方向为正方向，这个时候，以该参照线上的点为工作平面放置的点当偏移值为正时则点向上偏移。
举个例子来说，绘制参照线的时候，先选择1#点再选择2#点，则该参照线方向为正;先选择3#点再选择 2#点，则该参照线方向为反方向。
大家可以自行绘制几条参照线测试一下,知道了这个规律后期使用点的偏移值时，就可以自己把握方向。
