Revt 中剖面框是大家在项目中经常用的小工具，但是我发现好多初学者并不怎么会用，所以今天给大家汇总一下剖面框的小技巧。
1.自动剖切

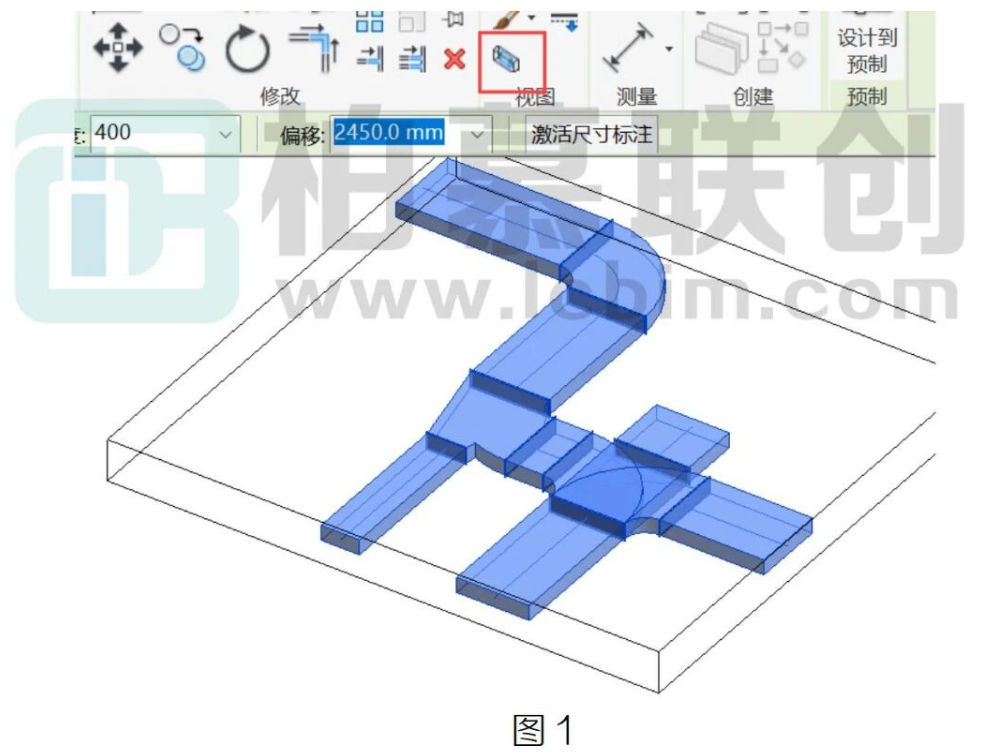

2016 版本之后，Revt 增加了选择框的功能，软件可以根据我们选择的构件的几何尺寸自动对其进行剖切，如图1所示
需要注意的是，只有选择了构件，选择框命令才会激活，否则它是灰选的状态。这个比较常用的场景，是我们在平面选择构件，然后切换到三维视图后选择该命令直接对模型进行剖切。如果大小高度不合适，还可
以手动对剖面框进行调整特别说明的是，我们在三维旋转查看模型的时候，可以选中某一个构件然后再旋转，这样旋转中心就是我们选择的这个构件，不会太偏
2.剖面框旋转
有的时候我们遇到角度比较特殊的项目，剖面框的方向与项目不致，这样使用起来就很费劲，如图2所示

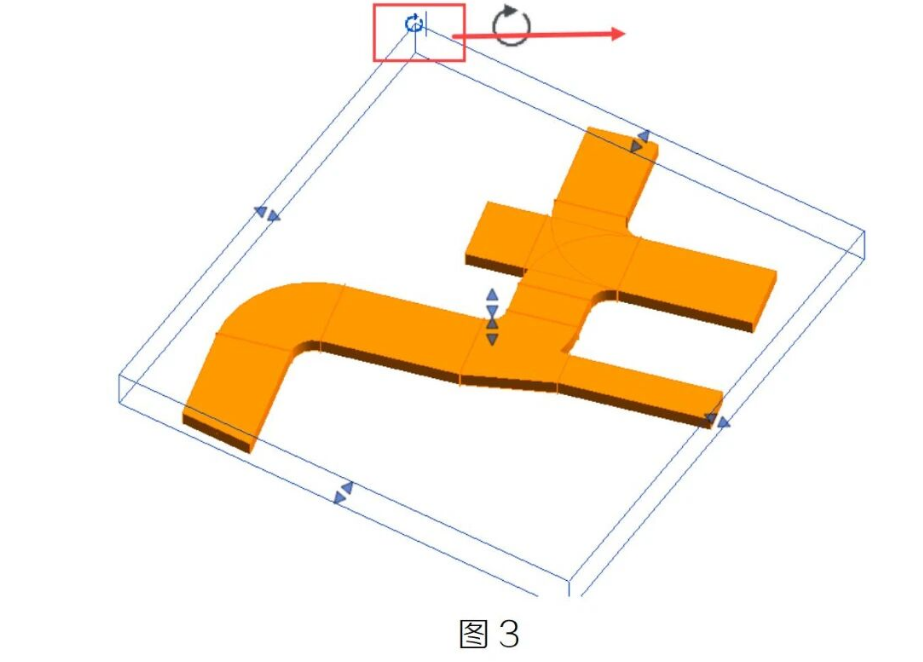

这个时候我们可以将剖面框旋转一定的角度，可以匹配项目的方向。如图 3所示，选则剖面框后端点处会有一个旋转符号，单击此符号往右或者往左托，就可以对剖面框进行旋转。
需要注意的是，旋转的时候没有办法指定角度，所以恨锁时候可能要多次尝试，找到一个比较接近的角度。如果要撤回旋转，取消勾选剖面框，然后重现再打开即可。
