Revit中灵活控制造型操纵柄的显隐性图文教程（文/BIM小小）

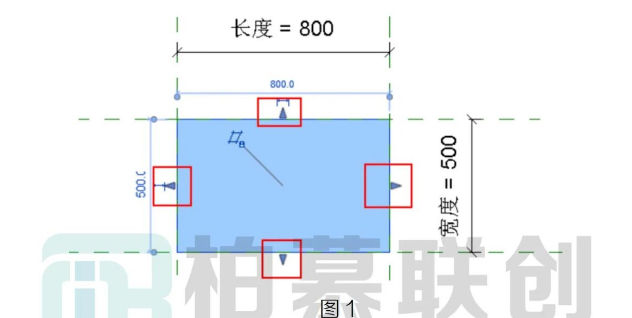

先说说什么是造型操纵柄，如图1所示:

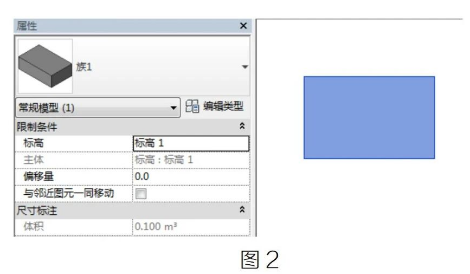

造型操纵柄有什么作用?VC.CO可以通过拖拽造型操纵柄来实现对构件形体的改变，方便快捷。那么是不是族中有造型操纵柄项目中同样也会有呢?不一定哦,如图2所示:

项目中的造型操纵柄又有什么作用?

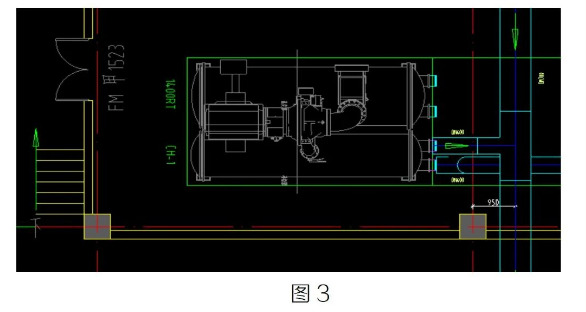

常规操作是通过改变长度参数值来适应项目中构件尺寸，如果有底图却没有明确尺寸，是不是要先量一下只寸然后再调整构参数呢?这样会不会没有直接在项目中拖拽方便呢?如图 3所示，设备基础，很多时候并没有给明确尺寸，或者应该说是管道图中没有基础详细尺寸。

接下来列举一下项目中出现造型操纵柄的条件:

①构件两侧有参照平面，且构件锁定在参照平面上

②参数添加在参照平面上，而非构件上

③参照平面参照类型不是“非参照”

④控制参照平面位置的参数为实例参数

满足这四个条件项目中造型操纵柄可见，实际项目中，大家可根据项目需要自由控制操纵柄的显示和隐藏。

比如，不希望族在项目中出现太多的操纵柄，可以将参照平面类型设置为非参照;如果需要在项目中随意拖拽，而不是修改参数，可以让操纵柄显示。

特别说明:满足以上条件，项目平面或立面中构件中造型操纵柄可见，三维不可见。
