通常当我们需要在平面图中为房间添加名称时，通常会用“文字”功能，但如果房间较多就会很麻烦。这时候，我们就可以通过导入图纸，直接提取图纸中的房间名。

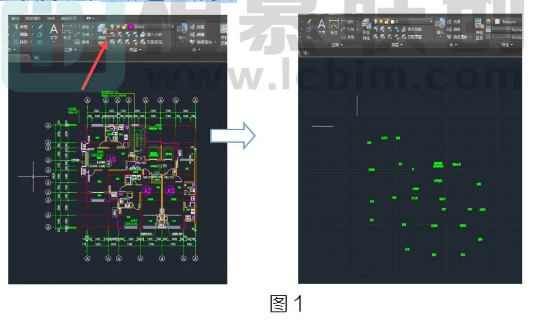

首先我们用 CAD 打开图纸，运用“关闭图层”或删除的功能。将图纸简化为只有房间名称的状态，并且绘制两根同轴网位置的直线用于定位。如图1所示。

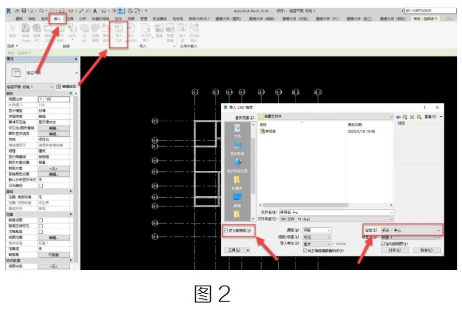

接下来我们在项目平面视图中导人 CAD，选择我们刚才已经处理好的只包含房间名图纸，注意导入时勾选“仅当前视图”和“手动-中心”选项。如图 2 所示。

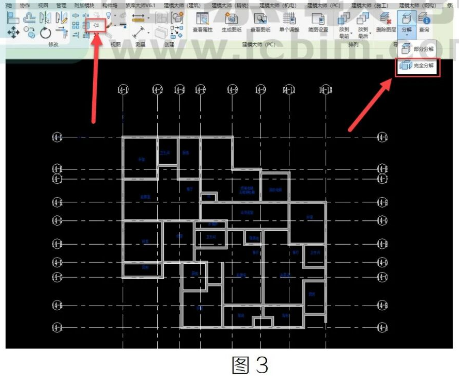

然后我们用图纸中绘制的直线将图纸定位并锁定，在“分解”中选择“完全分解”。如图 3 所示。

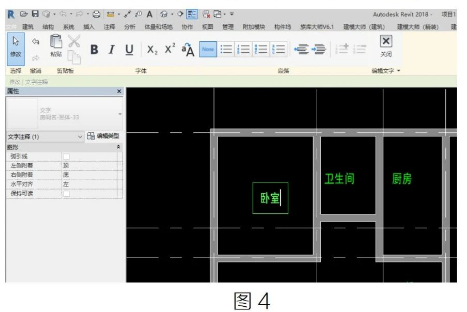

现在我们就按照图纸要求为每个房间都进行命名并且得到的名称属性为“文字注释”可以任意修改，如图4所示。
