2022 年，BIM 市场遍布 Revit 翻模插件，帮助 BIMer 快速搭建模型。
但作为辅助工具，翻模插件仍无法完全替代人手翻模工作，手动翻模还是 BIMer 无法躲过的工作。

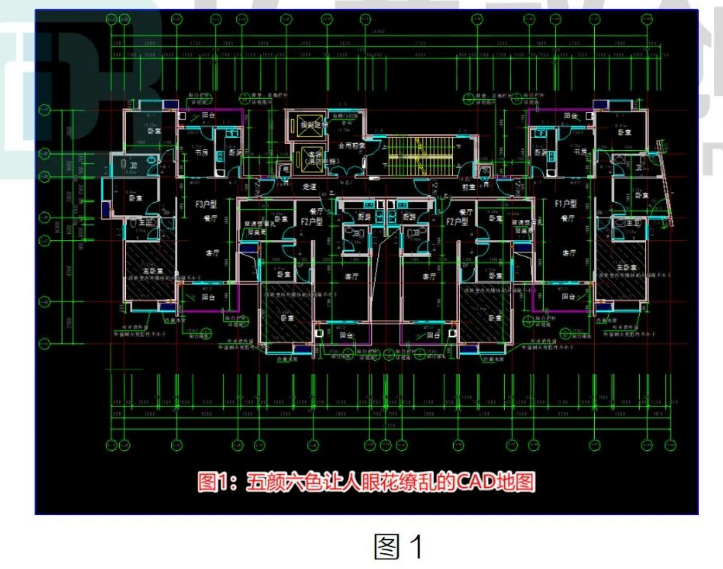

使用 Revit 翻模一般是导人 CAD 作为底图,对 CAD 进行描绘。但由于 CAD 底图在制作过程中为了更地识别不同设计内容，会对每个图层设置不同的线型及颜色，导人Revt 后,还经常出现字体、线形、填充图案变形等情况，导致 CAD 底图变得十分凌乱。不但让BIM 二眼花缭乱,还会分散 BIMer 的注意力,降低翻模准确率( 图1)。

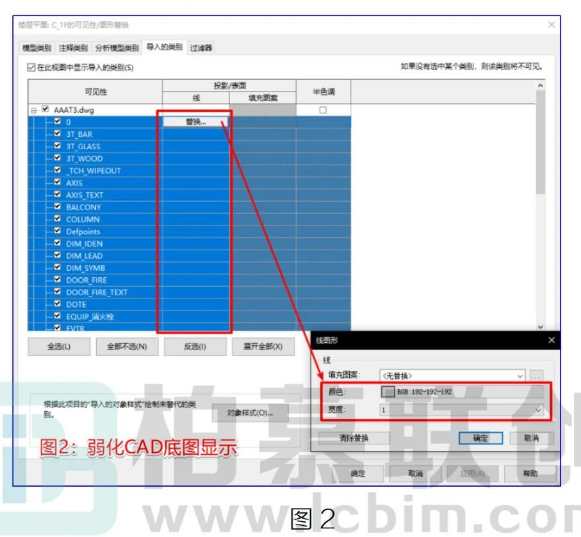

今天给大家分享一个亲测能提高注意力，减少眼睛疲劳，还能提高翻模准确率的小方法。首先，我们要「弱化」整个 CAD 底图的显示，进入“可见性/视图”的“导人的类别”窗口，展开导人的 CAD，把所有图层都替换成浅色，细线显示。我个人比较喜欢浅灰色，1号线(图2)。

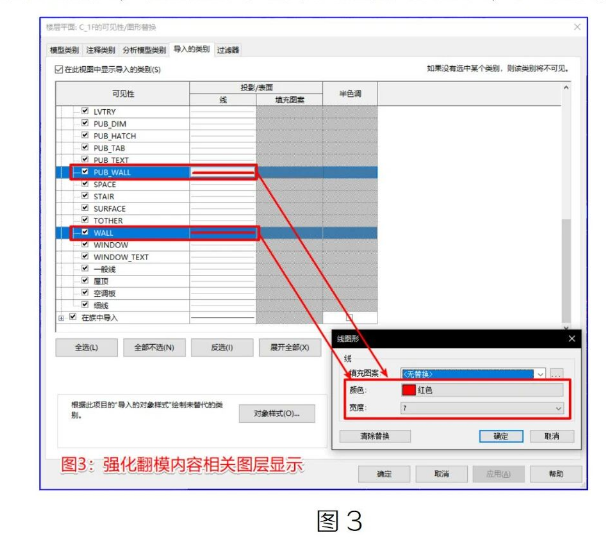

然后，我们再「强化」当前翻模内容相关的 CAD 图层显示(比如我现在需要对墙体进行翻模，就选中墙体相关的图层)，把图层替换成鲜艳的颜色，粗线显示。我个人比较喜欢红色，7号线(图3)。

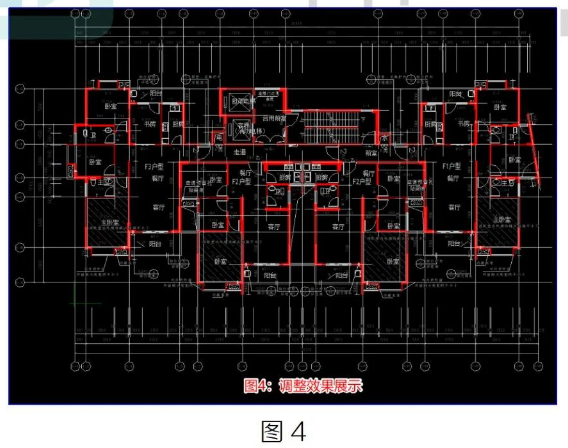

现在我们看看一下设置完成后 CAD 底图的效果(图 4)。墙体以外的图层淡显，相当于过滤了大量干扰信息，使人的注意力更好地集中在墙体上。还让眼睛更轻松。

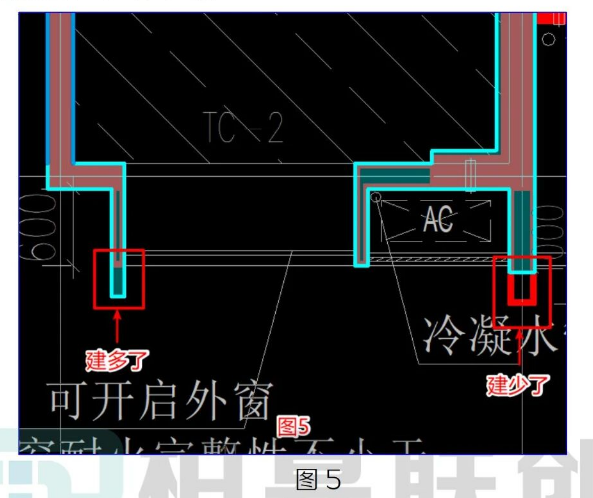

如果再把墙体模型设置成半透明，还方便看出哪些墙体创建多了哪些墙体创建少了(图5)。
当需要创建其他类别的模型时，就把当前强调的图层设置回浅色细线，把下一个需要创建的模型类别相关图层设置成鲜艳的粗线。
这样做还能让整个翻模过程变得有序、可控，避免忍不住跳到到其他类别的模型创建中去，减少大脑的线程切换，降低脑功耗，保住头发。
