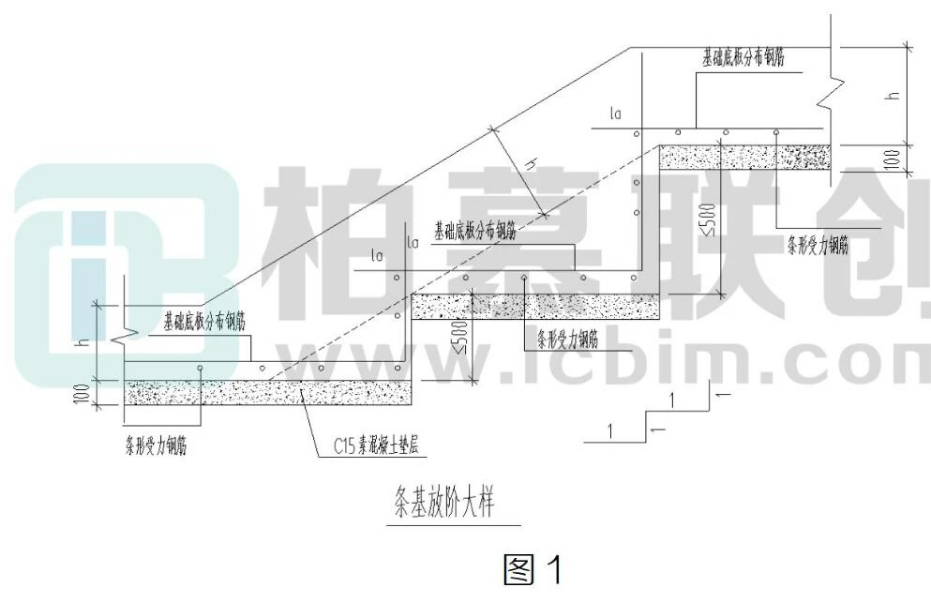

在进行结构基础建模时，为了方便工程量统计往往会采用“结构-基础”内的内容进行基础构件绘制，但在绘制条形基础时会遇到存在高差条基进行放阶倾斜处理(如图 1),这时我们该如何应用结构基础板进行处理呢?

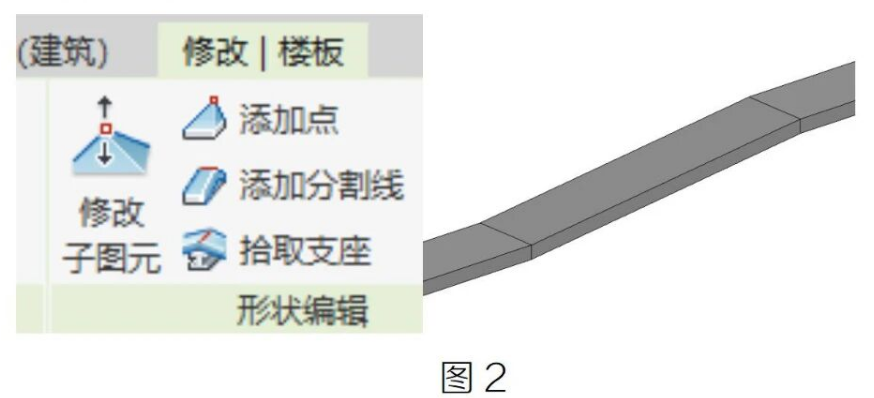

倾斜部分条基采用“结构楼板”代替“结构基础板”，其中保持楼板命名与基础板条基名称保持一致，最后对板进行“修改子图元”即可倾斜。如图 2 所示:

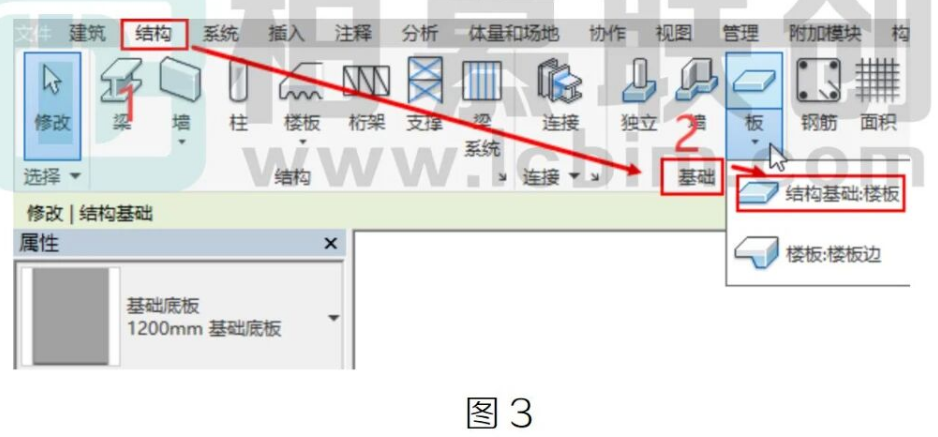

注:使用楼板命令代替基础时，进行工程量统计时需进行分类别统计同一名称构件，最终导出表格后进行数据处理。2.使用“结构-基础-板-结构基础:楼板”绘制条形基础，如图 3。
使用结构基础板绘制时不能对其进行“修改子图元”调整倾斜度。下面为你提供两种方法:

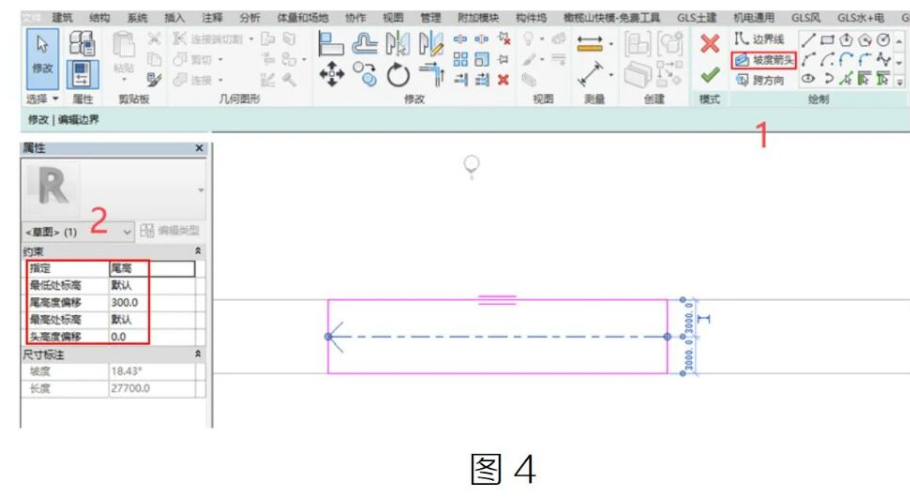

(1).使用结构基础板是对其添加“坡度箭头”，设置坡度箭头“尾高度偏移或头高度偏移”数值即可使结构基础板倾斜，如图4所示:
注:添加坡度也可采用“最低处标高/最高处标高”对应不同标高来控制整体倾斜。

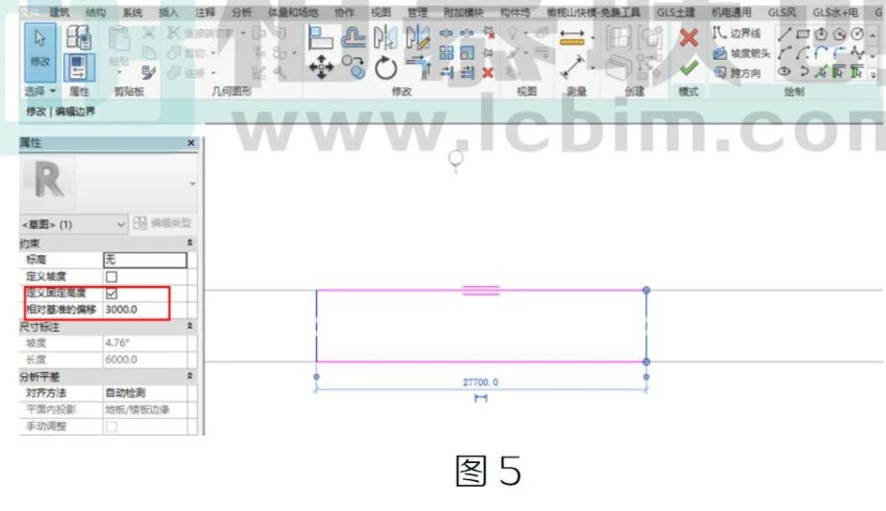

(2)使用结构基础板绘制，对倾斜两端添加“定义固定高度”，对两端设置对应的“相对基准的偏移”数值即可，如图5 所示:
转载请注明来源本文地址：https://www.wanbim/bim/253193.html
