我们在 MEP 建模中，有时图纸上会要求管道沿墙布置，并要求管中心到墙体中心距离为一特定值。我们可以通过设置“放置管道”选项卡中的“对正”命令完成。

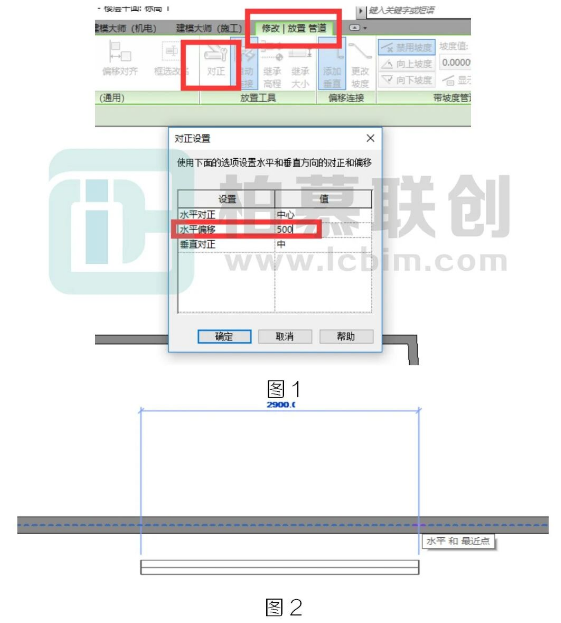

举个例子:假如要求管道布置距墙体中心(其他参照物亦可)500mm，我们可以设置水平偏移为 500，水平对正为中心，垂直对正为中，确定后我们沿墙体中心线绘制，绘制完成后得到要求的管道如图 1、图 2 所示:

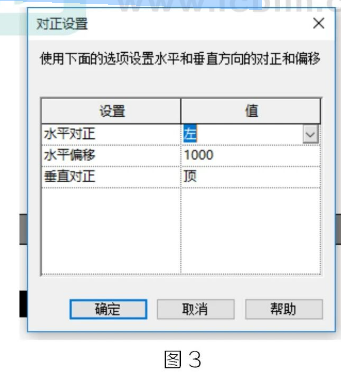

风管绘制也同此方法，需要注意的是方向的问题，从左向右绘制和从右向左绘制是不一样的，所以使管道在墙体(或其他参照物)上下左右不同位置，可通过绘制的方向实现。“对正”命令还可设置水平对正为左或右，对应为管道外边缘到参照物的距离，垂直对正亦同理大家可根据具体情况设定，如图3所示:
