Revit中如何将一个管道系统拆分为两个的图文教程（文/XC）

问题:在机电管道绘制过程中，经常会出现两个不同系统的管道连接在一起，比如喷淋系统和消火栓系统，废水系统和空调冷凝水系统。有时会出现已经把整个系统画完，包括管件已经安装上去，才发现是两个不同的系统组成，重新修改系统的话整个系统的所有管道和管件也会跟着变，就算打断了更改也是一样，一般采取的方法都是删除重新绘制，今天我给大家推荐一种快速将一整个系统拆分为两个不同的系统，操作方法如下:

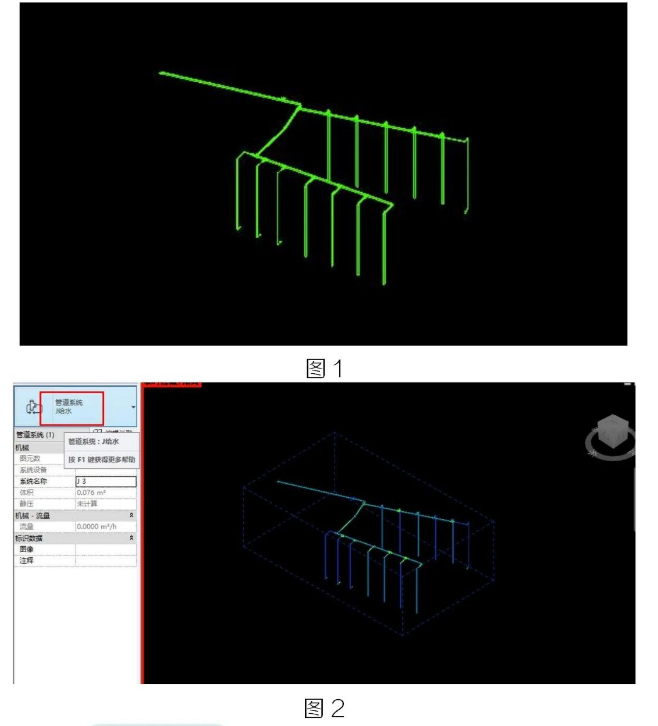

第一步:以如图1所示的管道系统为例，连续按 teb键选中已完成的管道系统，出现剖切框，如图2所示:

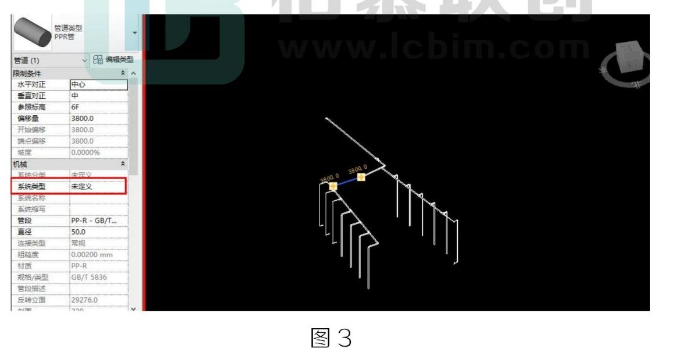

第二步:按一下 DELETE 键删除管道系统,此时系统会被删除没有颜色，如图3所示:

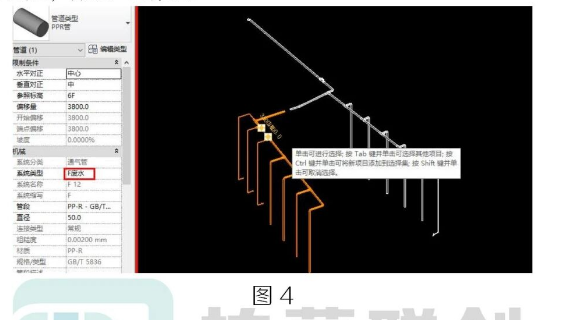

第三步:用打断命令(快捷键 SL)选择两个管道的分界处，然后在系统面板下的管道中更改系统类型和管道材质，点击断开管道的一端，右键选择绘制管道，此时拆分后的系统的一端就会变成你所需系统的管道，如图 4所示:

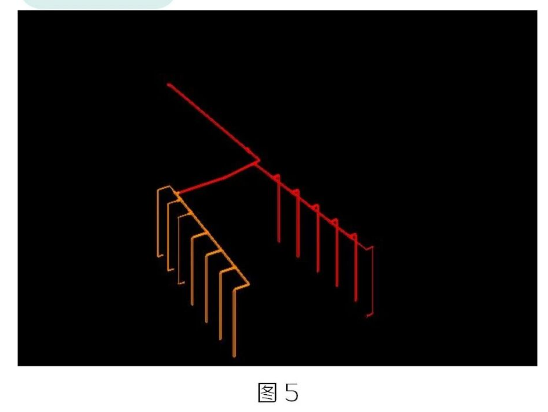

第四步:用相同的方法绘制另一种系统的管道，用修剪命令(快捷键 TR)将两个不同系统的管道连接在一起，这样就可以快速将这个系统一分为二了，如图5所示

拓展:此方法还可用于已连接机械设备的风管系统，可以快速的更改管道系统并不用断开管件。不会影响该系统的管件连接。
